Тригери


Дата додавання: 2014-11-27; переглядів: 946.


Тригер – це перемикаючий пристрій, який має два стійких стани – нуля та одиниці.

Тригери використовуються для побудови часових логічних схем. На базі тригерів будують схеми лічильників та регістрів. Розглянемо логіку роботи наступних типів тригерів:

- RS-тригер (що керується нулем, що керується одиницею);

- синхронний RS-тригер;

- MS-тригер (двоступінчатий);

- Т-тригер (синхронний, асинхронний);

- D-тригер;

- JK-тригер.

RS-тригер, що керується одиницею (з прямим керуванням)



S – set (установка);

R – reset (скидання).



S R Q
зберігання заборона зберігання заборона



По одиниці на вхід Set тригер встановлюється у одиницю.

По одиниці на вході Reset тригер встановлюється у нуль.

При комбінації R = 0, S = 0 відбувається зберігання інформації на входах Q, .

Подавати дві одиниці неможливо, оскільки при подачі двох одиниць вихід рівноймовірно встановлюється або у нуль, або у одиницю.

RS-тригер будується на елементах АБО-НЕ з введенням зворотних зв’язків між ними.

Рис.3.2. RS-тригер на базі логіки АБО-НЕ



Повна таблиця істинності роботи RS-тригера з прямим куруванням

S R Qt
заборона



RS-тригер, що керується нулем (з інверсним керуванням)

S R Q
заборона зберігання



Даний тригер будується на елементах І-НЕ.

Рис.3.3. Схема RS-тригера на базі логіки І-НЕ

S R Qt
заборона

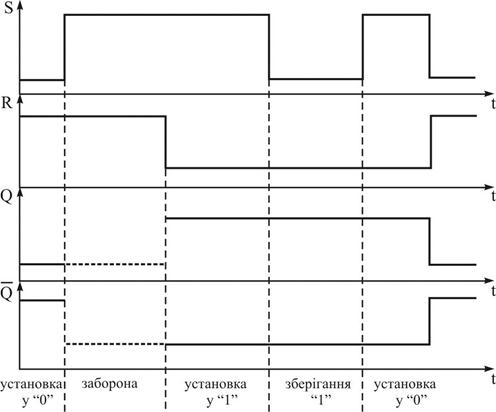

Рис.3.4. Часова діаграма роботи RS-тригера з прямим керуванням
