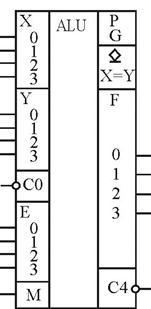

Чотирирозрядний АЛП

Серії: 133-, 155-, 530-, 531-, 533-, 555-, 1533 ИПЗ

Входи – входи чотири розрядних операндів.

Вхід С0 – вхід переносу.

Вхід – код операції.

Вхід М – вхід вибору режиму (арифметичний або логічний).

– вихід результату (чотири розрядний).

С4 – вихід переносу.

(з відкритим колектором) – вихід рівності операндів.

Р і G – виходи для організації паралельного переносу при підключенні схем АЛП у каскад.

Приклад:

Е3	Е2	Е1	Е0	М = 1	М = 1
					Х X+Y X-Y-1	X+1 (X+Y)+1 X-Y

Повна таблиця істинності роботи АЛП наведена у Додатку 3.
