Приклад.


Дата додавання: 2014-11-27; переглядів: 867.




Нехай, наприклад, При цьому вихідне значення . Нехай змінить своє значення на 0. Вихідне значення Х повинне бути =1. Але, протягом перехідного процесу, Х не зберігає значення одиниці. Значення по ланцюгу (1) передається швидше, ніж по ланцюгу (2). У результаті, протягом деякого часу на виході присутній 0. Це проміжне значення – неправдиве. Тривалість дії неправдивого сигналу залежить від різності між часом затримки у ланцюгах (1) та (2).

В однотактних схемах такі змагання не небезпечні, але, якщо однотактна схема є частиною багатоактної, то неправдиве значення може бути записане у пам'ять та порушувати нормальну роботу системи. Для розв’язання цієї проблеми вводиться додатковий контур (пунктирна лінія у матриці Карно на рисунку нижче).





У результаті введення додаткового контуру функція Х буде виглядати наступним чином:

.

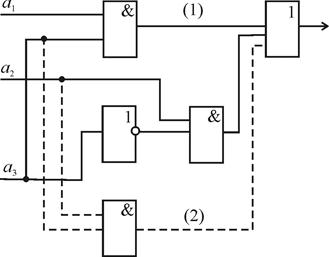

На схемі додаткова логіка показана пунктирною лінією.
