Селектор-демультиплексор

Селектор-демультиплексор – це операційний вузол ЕОМ, який здійснює мікро операцію передачі сигналу з одного входу на один з декількох виходів.

Селекторі у вигляді самостійних схем не виготовляються, оскільки їх функції може здійснювати дешифратор, тобто у якості входу можна використовувати вхід дозволу, а входи - як адресні.

Селектор-демультиплексор може працювати у якості дешифратора, мультиплексора та демультиплексора.

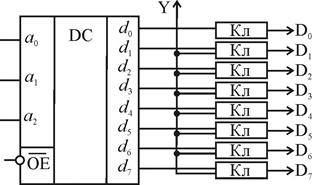

Рис.2.12. Схема селектора-демультиплексора

На рисунку Кл – двонаправлений транзисторний ключ, здатний передавати сигнали в обох напрямках.

Приклад роботи:

1) У якості дешифратора з активним рівнем виходів (для цього необхідно на Y подати живлення, заземлити через опір).

2) У якості дешифратора з інверсним рівнем виходів (Y – заземлити, – до джерела живлення).

3) У якості мультиплексора (а – адресні входи, Y – вихід, D – інформаційні входи).

4) У якості селектора (а – адресні входи, Y – інформаційний вхід, D – виходи).
