Порядок виконання роботи


Дата додавання: 2014-11-27; переглядів: 1025.


2.3.1 Зберіть на робочому столі «Electronics Workbench» принципові схеми відповідно до заданого варіанту (табл. 2.2). Проведіть нумерацію вузлів в схемі. Для цього виконайте з меню Circuitкоманду Schematic Options->Show/Hide->Show Reference ID->Show nodes.

2.3.2 Проведіть моделювання передаткової функції ключової схеми, що досліджується. Для цього необхідно виконати команду Parameter Sweep з меню Analysis. Після виконання цієї команди на робочому столі EWB з’явиться діалогове вікно установки параметрів режиму моделювання Parameter Sweep.Встановіть параметри режиму моделювання згідно даних, наведених на рис. 2.18.




При виконанні команди Simulate на робочому столі EWB з’явиться діалогове вікно Analysis Graphs/Parameterз результатами моделювання передаткової функції.





Рисунок 2.18 – Вікно встановлення параметрів моделювання


Наведіть курсор на графік, та клацніть правою кнопкою миши. В меню, що з’явиться, виконайте команду Toggle Cursors.При виконанні цієї команди з'являться курсори, за допомогою яких виміряйте значення Uп’ та Uп’’ вхідних сигналів, що відповідають моменту виникнення (появи) вихідних сигналів і моменту досягнення вихідними сигналами мінімальної амплітуди. Зафіксуйте значення U1 і U0 вихідних сигналів. Отримані результати внести до табл. 2.1.




Приклад моделювання передаткової функції схеми, що наведена на рис. 2.9 при вказаних на рис.2.18 параметрах, приведений на рис.2.19.

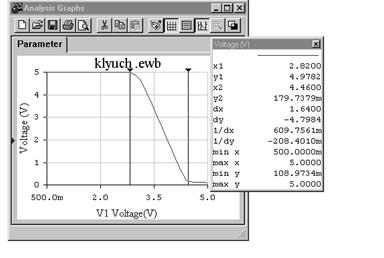

Рисунок 2.19 – Результати моделювання передаткової функції



2.3.3 Активізуйте джерело вхідних сигналів і встановіть значення напруги рівним 5 В. Встановіть такі положення органів керування осцилографа: Ky обох каналів - 2 V/div; Trigger - у положення Ext; входи обох каналів - DC. Інші значення параметрів вхідних сигналів і органів керування осцилографа установіть відповідно до табл.2.3. Отримайте на екрані осцилографа осцилограми сигналів на вході (виході джерела сигналу) і на виході схеми.

2.3.4 Переведіть зображення осцилографа в режим «Expand» і, змінюючи коефіцієнт розгортки осцилографа, виконайте вимірювання часу затримки переключення ключової схеми зі стану логічної одиниці в стан логічного нуля tзт10, та із стану логічного нуля в стан логічної одиниці tзт01 (рис.2.20). Внесіть отримані результати до табл.2.1.

Таблиця 2.3 - Вихідні положення органів керування засобів вимірювань

Досліджувана схема Джерело вхідних сигналів Осцилограф
F(Mhz) D(%) Kx(ms/div) External level(V)
Рис.2.9 5.0 0.05 +0.1
Рис.2.10 5.0 0.05 +0.1
Рис.2.11 5.0 0.05 +0.1
Рис.2.12 0.05 2.0 -0.1
Рис.2.13 0.05 2.0 +0.1
Рис.2.14 10.0 0.02 -0.1
Рис.2.15 0.05 2.0 -0.1
Рис.2.16 0.05 2.0 +0.1
Рис.2.17 0.1 2.0 +0.1

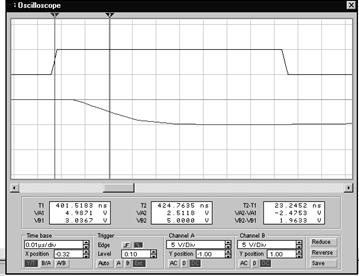

Рисунок 2.20 – Осцилограма сигналів на вході ї виході ключової схеми


2.3.5 Збільште ємність навантаження на 100 % і знову виконайте вимірювання часів tзт01 і tзт10 вихідного сигналу. Внесіть отримані результати до табл.2.1.
