Підготовка до роботи


Дата додавання: 2014-11-27; переглядів: 918.




2.2.1 Користуючись рекомендованою літературою і даними методичними вказівками вивчити: роботу електронного ключа на біполярному транзисторі в статичному і динамічному режимах; роботу перемикача на МДН - транзисторі з індуцированим каналом; роботу транзисторного перемикача струму.

2.2.2 Відповісти на контрольні питання.

2.2.3 Підготувати протокол досліджень, аналогічний табл.2. 1.



Таблиця 2.1 - Результати дослідження електронних ключових схем

Найменування досліджуваної схеми Статичні параметри Динаміч. параметри
Вхідні Вихідні tзт10, нс tзт01 , нс
Uп’ Uп” U1 U0 Сн’ Сн” Сн’ Сн”



Таблиця 2.2 - Таблиця варіантів

Номер варіанту Види схем
Рис.2.9 і Рис. 2.12
Рис.2.10 і Рис.2.12
Рис.2.11 і Рис.2.12
Рис.2.9 і Рис.2.13
Рис.2.11 і Рис.2.14
Рис.2.11 і Рис.2.15
Рис.2.10 і Рис.2.13
Рис.2.12 і Рис.2.17
Рис.2.13 і Рис.2.9
Рис.2.10 і Рис.2.16






  Рисунок 2.9 - Ключ на біполярному транзисторі Рисунок 2.10 - Ключ на біполярному транзисторі з діодно-резистивним вхідним колом
Рисунок 2.11 - Ключ на біполярному транзисторі з нелінійним зворотним зв'язком Рисунок 2.12 - Ключ на польовому транзисторі з каналом n - типу
  Рисунок 2.13 - Ключ на МОН - транзисторі з n - каналом


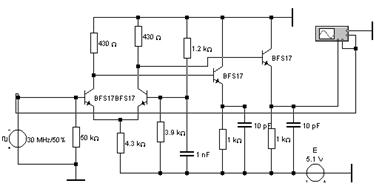

Рисунок 2.14 - Перемикач струму
  Рисунок 2.15 - Ключ на польовому транзисторі з каналом n -типу і нелінійним навантаженням   Рисунок 2.16 - Ключ на МОН- транзисторах з каналами n -типу і нелінійним навантаженням
  Рисунок 2.17 – Комплементарний ключ на МОН- транзисторах з каналами різноманітних типів провідності
