Ключ на МДН - транзисторах з резистивним навантаженням


Дата додавання: 2014-11-27; переглядів: 1284.

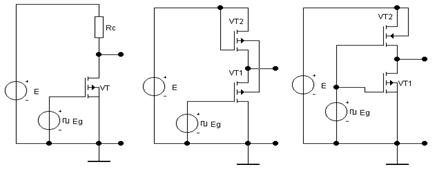

Схема ключа на МДН - транзисторі з індуцированим каналом
n-типу наведена на рис.2.7 а.



а) б) в)

а) з резистивним б) з динамічним в) комплементарний

навантаженням; навантаженням; ключ



Рисунок 2.7 - Ключі на МДН – транзисторах


Ключ може знаходитися в двох положеннях - «включене» і «виключено» в залежності від значення вхідного сигналу, що подається безпосередньо на затвор транзистора.

При подачі на вхід напруги Еg = Uo < Uп’ менше порогової, транзистор закритий і ключ виключений. Включений стан ключа забезпечують, подаючи і підтримуючи на затворі високий позитивний рівень вхідного сигналу Еg = U1 > Uп’’.

Режим закритого транзистора характеризується тим, що при напрузі на затворі Uз = Uo < Uп’ канал транзистора збіднений носіями, тому транзистор не проводить струм і має великий опір каналу. Напруга на виході схеми Uвих = +E.

Режим відкритого транзистора характеризується тим, що при напрузі на затворі Uз = U1 > Uп’’ канал транзистора збагачений носіями і має малий опір порядку 100-300 Ом.

Напруга на виході схеми:

(2.3)



де Rт - опір транзистора. При Rc >> Rт вихідна напруга близька до нуля.

Динамічний режим роботи ключа на МДН - транзисторі визначається як властивостями транзистора, так і зовнішньої схеми. Інерційність транзистора залежить від часу прольоту носіїв заряду уздовж каналу і часу перезаряда паразитних ємностей затвор- витік, затвор-стік, підшарок-стік і підшарок – витік. Інерційність зовнішньої схеми пояснюється наявністю ємностей навантаження (монтажу та вхідної ємності наступного ключа).Звичайно час прольоту носіїв заряду набагато менше часу перезаряду ємностей.

Оскільки у вихідному стані транзистор закритий, а сумарна паразитна ємність Сн заряджена до напруги живлення, тривалість фронту вихідного сигналу визначається часом, протягом якого здійснюється процес розряду ємності навантаження через паралельно з’єднані опори відкритого транзистора і навантаження схеми:



(2.4)


Тривалість спаду сигналу визначається часом заряду ємності навантаження через резистор у колі стоку транзистора при закритому транзисторі:

tc = 2,2 Cн∙Rc. (2.5)



Оскільки струм стоку МДН - транзисторів дуже малий, а опори Rт і Rc великі, ємності перезаряджаються малими токами, що істотно знижує швидкодію ключів на МДН - транзисторах і це є їхнім істотним недоліком.
