Функціональний генератор (Function Generetor)


Дата додавання: 2014-11-27; переглядів: 884.


Функциональний генератор являє собою джерело зміної напруги, що виробляє сигнали сінусоїдальної, трикутної та прякутної форми.

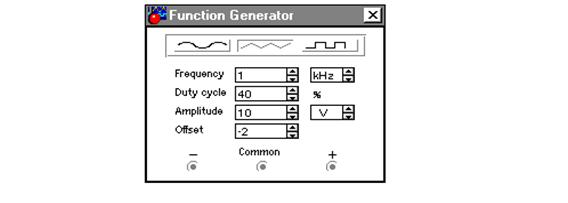

Зовнішній вид лицьової панелі генератора після подвійного натиснення лівої кнопки миши на його символі, наведений на рис.1.2.

Рисунок 1.2 –Ліцьова панель функціонального генератора



Керування генератором здіснюеться такими органами:

вибір форми сигналу:синусоідальна, трикутна або прямокутна. Для вибору форми вихідного сигналу необхідно натиснути лівою кнопкою миши на відповідному зображенні. Змінення числових значень вихідних параметрів, а також одиниць вимірювання здійснюється методом ”зміщення миші” у відповідному вікні.

- установлення частоти віхідного сигналу. Цей параметор змінюється від 1 до 999 в діапазоні від Гц до МГц.

- установлення коефіцієнта заповнення (тільки для трикутних та прямокутних імпульсів). Цей параметр може змінюватися від 1% до 99%. Для прямокутних коливань зміна цього параметра керує тривалістю імпульса. Для трикутних коливань зміна цього параметра призводить до переміщення піка напруги у часі.


Якщо значення цього параметра дорівнює 50%, то час наростання напруги дорівнює часу його спаду.

- установлення амплітуди вихідного сигналу.Цей параметр змінюється від нульового рівня (рівня постійної складової) до пікового значення. Диапазон числових значень амплітуд складає від 0 до 999 мкВ, мВ, В, кВ.

- установлення зміщення (постійної складової). ПораметрOffset керує наявністю постійної складової в сигналі (рівнем, відносно якого виникають коливання напруги.

Цей параметр може змінюватися від 0% до 100%. Якщо значення цього параметра дорівнює 50 %, то негативні і позитивні напівхвилі напруги знаходяться на однаковій відстані відносно початкового рівня ( умовної вісі).

- вихідні клеми.



При заземленні клеми Common (загальна) на клемах "+" і "-" формуються протифазні сигнали. Якщо навантаження підключене між клемами "+" і "-" генератора, то значення вихідної напруги буде дорівнювати подвоєній амплітуді сигналу.
