Архітектура і структура комп'ютера ЕОМ

Структура - це склад елементів і вузлів ПК і зв'язки між ними.
Архітектура -сукупність характеристик і властивостей структури і програмних засобів з точки зору користувача. Тобто архітектура ПК пов'язано з особливістю його побудови та функціонування як апаратно-програмного комплексу.
З метою уніфікації та спрощення завдань управління і обслуговування ПК його апаратні та програмні засоби компонуються у вигляді окремих модулів.
Комп'ютер складається з центральної частини (одного або декількох процесорів, які виконують перетворення інформації, і оперативної пам'яті), засобів зв'язку (каналів) і периферійних пристроїв (пристроїв введення-виведення, відображення і запам'ятовування інформації).
Кожна з цих частин може містити:

  1. апаратні засоби - електронні вузли та підвузли, реалізовані з використанням електронних мікросхеми малої, середньої, великий і надвеликої інтеграції (МІС СІС, БІС, НВІС), електричні і механічні вузли (пристрої, connectors);
  2. мікропрограмні кошти - записані в постійну пам'ять програми управління передачею команд і даних в різних вузлах ПК;
  3. програмні засоби - системні програми, операційні системи середовища, різні утиліти, прикладні програми.

Так, в даний час сімейство ПК IBM включає більше 200 модулів, які об'єднуються в єдине ціле системою шин (магістралей).
Основне завдання шин - об'єднати в єдину систему diverse діапазон модулів, забезпечивши їх високопродуктивну належну роботу. Під належної роботою слід розуміти виконання умов:

  1. відкритості (можливість розширювати і модернізувати);
  2. сумісності (взаємозамінність);
  3. однотипності;
  4. гнучкості (можливість підключення різних підсистем);
  5. надійності;
  6. ремонтопридатності;
  7. ефективності (економічна доцільність) і ін. загальносистемних вимог.

Ефективна робота ПК пов'язана з належним погодженням між мікропроцесором, пам'яттю і комунікаційними магістралями.
Сучасна типова структура системи шип в ПК IBM PC AT включає:

  1. локальну шину (L - Local bus), до якої підключається мікропроцесор;
  2. локальну шину пам'яті (М - Memory bus), до якої підключається оперативна пам'ять;
  3. системну шину (S - System bus), що зв'язує роботу всіх модулів комп'ютера в єдине ціле;

- зовнішню (периферійну) шину (X - external bus), пов'язану з периферійними модулями.

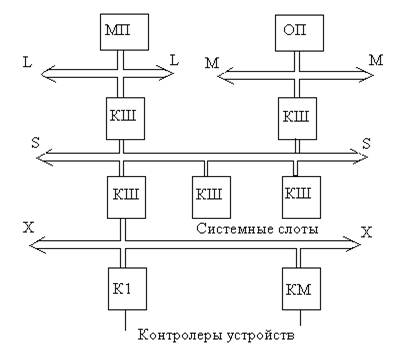

Типова структура ПК наведена на рис.


Рис. 1. Типова структура ПК
