У ЦТ та МП-техніці генератори імпульсних (цифрових) сигналів (ГІС) використовуються як:
- генератори тактової частоти;
- стробуючі або строб-генератори;
- синхронізуючі генератори;
- генератори серії з n – прямокутних імпульсів;
- генератори поодиноких імпульсів – очікувальний або одновібратор.
Основні режими роботи релаксаційних генераторів:
- автоколивний – при якому ГІС має два квазістійких стани і жодного стійкого, а параметри генерованих імпульсів визначаються виключно параметрами схеми генератора;
- очікувальний – при якому ГІС має тільки один стан стійкої рівноваги, внаслідок чого виробляє один імпульс під дією зовнішнього запускаю чого імпульсу; тривалість імпульсу визначається тривалістю протікання релаксаційного процесу, а частота проходження – частотою повторення запускаючих імпульсів;
- синхронізації – при якому частота повторення генерованих імпульсів дорівнює або кратна частоті зовнішніх синхронізуючих імпульсів (синхроімпульсів), а при відсутності останніх працює в автоколивальному режимі.
Розглянемо найбільш поширені релаксаційні ГІС на ЛЕ
Одновібратор– або очікувальний генератор.
Переходить із стійкого стану рівноваги у квазістійкий (тобто у другий тимчасовий стійкий стан) тільки після подачі на його вхід запускаю чого імпульсу.
Для ТТЛ R=100…500 Oм
ti =0.75 RC
У початковому стані Х=1, UR=0, при цьому С не заряджений. Коли Х переходить в нуль, виникає додатний перепад напруги на виході 2І-НЕ, який по мірі заряду С приводить до зменшення UR за експоненціальним законом. Коли UR= Un інвертора – на вході У=1. Це викличе на виході 2І-НЕ «0», який швидко розрядить конденсатор С через відкритий діод VD і вихідний транзистор ЛЕ 2І-НЕ. Отже, одно вібратор повернеться у свій початковий стан.
Мультивібратор
Це автоколивальний генератор прямокутних імпульсів заданої тривалості і частоти, амплітуди та полярності.
Регенеративний процес у схемі виникає внаслідок неперервного перезаряду конденсатора С через резистор R.
Якщо, наприклад, Y=1, то
і С буде заряджений або через резистор R буде заряджатись до U1. Як тільки напруга на вході верхнього інвертора стане рівною Un(1,3-1,5В), Y=0 a
. Тепер до верхньої обкладки конденсатора С через резистор R буде прикладений низький, а до нижньої – високий рівень напруги. Отже, С почне перезаряджатись і при досягненні величини Un верхній інвертор знову змінить свій стан. Таким чином релаксаційний процес протягом одного періоду змінює свій напрям два рази.
Оптимальний режим роботи при R=200…470 Ом(ТТЛ)
При цьому Т
3 RC (R=220 Ом ; C=1600нФ; fr=1МГц)
Для поліпшення форми імпульсу на вихід під’єднують ЛЕ НЕ. Якщо необхідно регулювати тривалість імпульсу і паузи замість R включають регульований двополюсник:
Інша схема ГІС

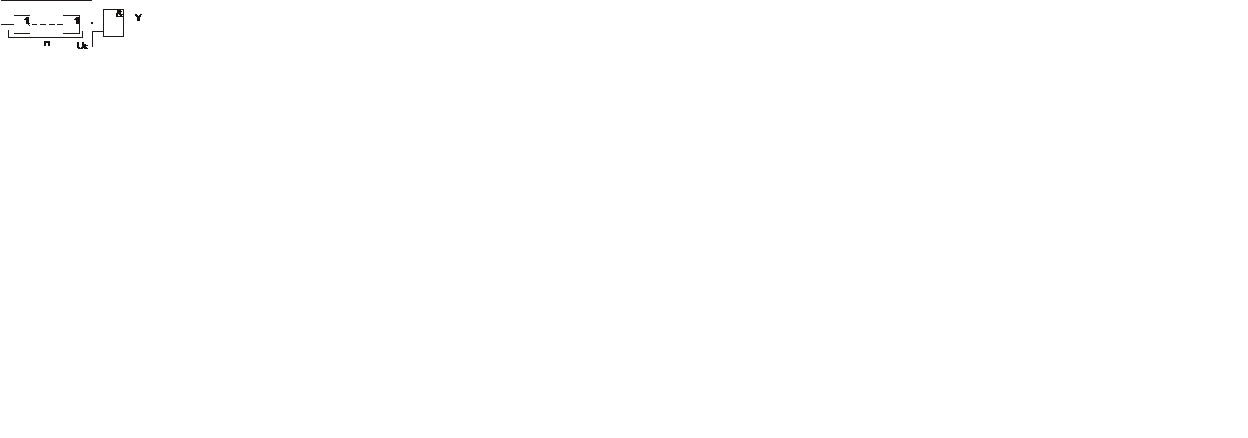

Побудований за кільцевою схемою(нерелаксаційний). Коливання виникають з частотою, яка визначається сумарною затримкою поширення сигналу в інверторі.
(Гц)
n – непарне Uk – керування
Кварцовий генератор
Стабільність частоти
досягається за рахунок високої добротності та температурної стабільності кварцового генератора на власній резонансній частоті.
Інвертори разом з резисторами задають м’який режим самозбудження, а разом з кварцовим генератором і С служать для утворення релаксаційних процесів. f задається власною частотою BQ.
Застосовується в годинниках, мікропроцесорах.
Генератор лінійно – змінної напруги
Належить до релаксаційних, бо має часозадаючеRC – коло, охоплене розрядним ключем – інвертором. Функцією останнього у нашій схемі виконує ЛЕ з відкритим колектором.
Х=0 конденсатор заряджається струмом джерела через резистор R2
Х=1 конденсатор розряджається через відкритий вихідний транзистор ЛЕ і R1/
R1 обмежує струм розряду.
Т=Тзап.імп.
VD захищає вихідний транзистор ЛЕ від пробою, який може виникнути при відсутності вхідних імпульсів.
