Рідкокристалічні дисплеї (TFT LCD. Thin Film Transistor Liquid Crystal Display)

Перший працездатний рідкокристалічний дисплей представили вчені Фергесон (Fergason) та Вільямс (Williams) з корпорації RCA (Radio Corporation of America). Перші застосування рідкокристалічних дисплеїв було втілено в калькуляторах, кварцових годинниках, ігрових приставках, згодом у мобільних телефонах та мобільних комп’ютерах. На тепер це є самий популярний тип дисплеїв для персональних комп’ютерів.

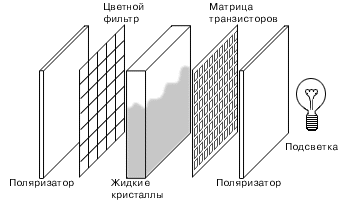

Екран рідкокристалічного дисплею складається з двох скляних пластин, між якими знаходиться матриця з комірками. Комірки заповнені рідиною, так званими рідкими кристалами – це великі молекули, що під впливом електричного заряду здатні змінювати свою орієнтацію і відповідно змінювати властивості світлового променя, що проходить скрізь них.

Кожна комірка з’єднана з відповідним транзисторним ключем від якого з певною частотою надходить електронний заряд, що і змінює оптичні властивості рідких кристалів.

Матриця ззаду рівномірно підсвічується білим світлом. Світло проходить скрізь поляризаційний фільтр, що розділяє його на 3 колірні складові базових кольорів, і після проходження через колірний фільтр на екрані утворюється колірне зображення.

В рідкокристалічних дисплеях частота поновлення екрану збігається з частотою подання електричного розряду до комірок, тому вона зазвичай є меншою ніж в моніторах з електронно-променевою трубкою і складає порядку 75-85 Гц.
