Монітори з електронно-променевою трубкою (CRT Cathode Ray Tube)

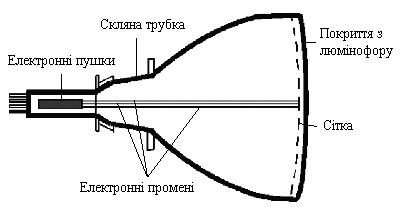

Монітор з електронно-променевою трубкою є подібним до телевізора. Основною складовою є вакуумна запаяна трубка. Передня частина трубки, яку бачить користувач покрита прошарком люмінофору – спеціальною речовиною, що здатна світитися. В задній частині трубки (горловині) містяться 3 електронні пушки, які при нагріванні випромінюють потоки електронів. Електронні промені пришвидшуються за допомогою спеціальної системи, проходять скрізь металеву сітку і попадають на люмінофорове покриття екрану.

Люмінофорове покриття складається з точок, що містять 3 складові RGB – червону, зелену та синю (Red, Green, Blue).

Для кожної складової базових кольорів використовується своя пушка зі своїм променем, що має змінну інтенсивність, тому кожна колірна складова може підсвічуватися по іншому.

Сполучення трьох базових кольорів в різних пропорціях надає до 16 мільйонів відтінків. Якщо всі складові мають максимальну інтенсивність світіння – утворюється білий колір, якщо нульову інтенсивність – чорний колір.

Колірна схема RGB використовується для формування кольорів у пристроях, що випромінюють світло.

Для засвічування всього екрану трійка променів з великою швидкістю проходить по крану рядками, починаючи з лівого верхнього кута, поступово доходячи до правого нижнього кута, а потім шлях повторюється.

Під дією електронів, люмінофор випромінює світло, яке бачить користувач. Оскільки випромінювання люмінофору зникає доволі швидко, процес проходження променів по екрану є безперервним.

Частоту проходження променів (частоту поновлення випромінювання екрану) називають частотою розгортки, вона вимірюється в Герцах. В сучасних моніторах цей показник є в межах 100-180 Гц, тобто промені пробігають весь екран 100-180 разів за секунду.

Час випромінювання люмінофору та частота поновлення екрану променем мають відповідати один одному. У випадку, якщо частота розгортки є меншою, то спостерігається блимання екрану, а це втомлює очі і надає загального дискомфорту від роботи з монітором. У випадку малого часу випромінювання люмінофору на екрані спостерігається розмивання або подвоєння контурів зображення.
