Слідування, розгалуження, цикл.


Дата додавання: 2014-11-27; переглядів: 4086.


Характерною особливістю базових структур є наявність у них одного входу і одного виходу.

1. Базова структура "слідування". утворюється послідовністю

дій, наступних одне за іншим:

У лінійному алгоритмі команди виконуються послідовно, одна за одною. Прикладом лінійного алгоритму може служити алгоритм заварки чаю:

закип'ятити воду

сполоснути заварювальний чайник гарячою водою

насипати заварку

залити заварку окропом

закрити чайник чим-небудь теплим

почекати 5 хвилин

... тепер можна пити чай



Лінійний алгоритм переходу через дорогу:

1. Підійти до пішохідного переходу

2. Переконатися що не має машин праворуч

3. Перейти половину дороги

4. Переконатися що немає машин зліва

5. Перейти половину дороги

Що буде якщо на дорозі є світлофор?

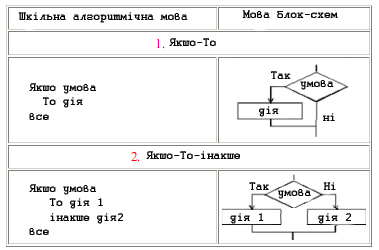

2. Базова структура "розгалуження". Забезпечує в залежності від результату

перевірки умови (так чи ні) вибір одного з альтернативних шляхів роботи алгоритму.

Кожен з шляхів веде до загального виходу, так що робота алгоритму триватиме незалежно від того, який шлях буде обраний. Структура розгалуження існує в двох основних варіантах:

• якщо-то;

• якщо-то-інакше;



У розгалуженому алгоритмі порядок проходження команд може бути різний залежно від того, яке навколишнє оточення. Прикладом розгалуженя алгоритму може служити алгоритм переходу вулиці:

1. підійти до пішохідного переходу

якщо є світлофор, то

{

2. чекати зеленого світла

3. перейти вулицю

}

інакше

{

4. Переконатися що немає машин праворуч

5. Перейти половину дороги

6. Переконатися що немає машин ліворуч

7. Перейти половину дороги

}



Розпишемо 4 і 6 кроки детальніше.

1. підійти до пішохідного переходу

якщо є світлофор, то

{

2. чекати зеленого світла

3. перейти вулицю

}

інакше

{

4. подивитися праворуч.

Якщо машин немає, то

{

5. перейти половину дороги,

}

інакше,

{

6. чекати, поки вони проїдуть,

7. перейти половину дороги.

}

8. подивитися ліворуч,

Якщо машин немає, то

{

9. перейти дорогу до кінця,

}

інакше,

{

10. чекати, поки вони проїдуть,

11. перейти дорогу до кінця.

} }



Завдання по темі:

Розділ Boolean: 1, 2, 6, 9,16, 18, ​​20

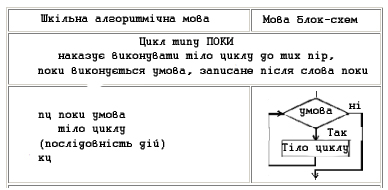

3. Базова структура "цикл".

Забезпечує багаторазове виконання деякої сукупності дій, що називається тілом циклу. Основні різновиди циклів, це цикл з передумовою, цикл з пост умовою і цикл з параметром. Два останніх типи циклів ми розглянемо пізніше, а поки більш детально познайомимося з основною циклічною структурою, за допомогою якої ми в основному і будемо вирішувати завдання - цикл з передумовою (цикл типу ПОКИ).

У циклічному алгоритмі деякі дії повторюються кілька разів (в інформатиці кажуть, що виконується цикл). Виникає питання чому не можна просто багато раз підряд переписати команди, які потрібно виконувати в циклі? По-перше, це незручно, по-друге, громіздко, особливо при великій кількості необхідних повторів, а по-третє, це головне, ми не завжди знаємо заздалегідь скільки саме кроків нам доведеться виконати для конкретних значень вхідних даних. Замість цього число кроків обмеженого деякою умовою - як кажуть умовою виходу з циклу.

/* Число кроків невідомо,, але обмежено умовою*/ покласти колоду на козли намітити місце розрізання поки поліно не відвалиться { пиляти від себе пиляти на себе } покласти поліно в стіс
Приклад такого циклу - алгоритм розпилювання колоди: ми не можемо заздалегідь сказати, скільки разів нам треба провести пилкою від себе і на себе - це залежить від щільності дерева, якості пилки і наших зусиль. Однак ми точно знаємо, що треба закінчити роботу, коли чергове відпиляне поліно впаде на землю.





Перехід через дорогу з використанням циклу:

1. підійти до пішохідного переходу

якщо є світлофор, то

{

Поки (немає зеленого світла)

{

2. стояти

}

3. перейти вулицю

}

інакше

{

4. подивитися праворуч.

Якщо машин немає, то

{

5. перейти половину дороги,

}

інакше,

{

Поки (тобто машини)

{

6. стояти

}

7. перейти половину дороги.

}

8. подивитися ліворуч,

Якщо машин немає, то

{

9. перейти дорогу до кінця,

}

інакше,

{

Поки (тобто машини)

{

10. стояти

}

11. перейти дорогу до кінця.

}

}



2 Програми

Людина здатна розуміти сенс команди і часто може «додумати», що від нього хотіли навіть тоді, коли команда задана неточно. Для того, щоб алгоритм був зрозумілий роботові, комп'ютеру або іншій машині, недостатньо лише написати команди, треба ще й оформити алгоритм у такому вигляді, в якому його розуміє машина, тобто записати в формальному вигляді.

У формальному записі алгоритму можна використовувати тільки ті команди, які входять в СКІ виконавця. Крім того, треба дотримуватися спеціальних правил оформлення, які дозволять виконавцю розпізнати команди і визначити послідовність їх виконання.



/* Це назва алгоритму*/

{


/ * Ця дужка позначає початок алгоритму*/

;


посадити ріпку/* команд а закінчується знаком

;*/

виростити ріпку;

намагатися витягти ріпку;

покликати Бабку; намагатися витягти ріпку;

покликати Внучку; намагатися витягти ріпку;

покликати Жучку; намагатися витягти ріпку;

покликати Кішку; намагатися витягти ріпку;

покликати Мишку; витягнути ріпку;

}
/* Тут алгоритм закінчується */



Виконавцем для цього алгоритму є дід - саме він повинен виконувати ці команди.

4 Правила запису алгоритмів для комп'ютерів

Алгоритм можна записати різними способами і навіть на різних мовах. Хоча при цьому виконавець може, звичайно, їх не зрозуміти. Ви знаєте, що є спеціальні види виконавців алгоритмів - комп'ютери. Вони виконують програми.

¨ Програма - це алгоритм, записаний у формі, зрозумілій комп'ютеру.

Існують спецяльні правила запису програм для комп'ютерів. На малюнку вгорі сторінки їх характерні елементи виділені в рамках:

1.будь-який алгоритм має назву;

2.алгоритм починається з відкриваючої фігурної дужки "{" і закінчується закриваючою фігурною дужкою "}"; команди, розташовані між цими дужками, називаються тілом алгоритму;

3. в алгоритм можуть входити тільки ті команди, які є в СКІ виконавця;

4. кожна команда закінчується знаком ";", який позначає кінець команди;

5. для того, щоб нам було легше розбиратися в програмах, використовують коментарі - текстові пояснення, які починаються знаками / * і закінчуються знаками * /; виконавець не звертає уваги на коментарі в алгоритмі.



Незалежно від того, на якій мові програмування буде написана програма, алгоритм розв'язання будь-якої задачі на ЕОМ може бути складений з команд:

• проходження, включає в себе:

• присвоювання;

• введення;

• висновок;

• цикл;

• розгалуження;

• звернення до допоміжного алгоритму.

Практика.

Дано три цілих числа: A, B, C. Перевірити істинність висловлювання: «Справедливо подвійне нерівність A <B <C».

Дано три цілих числа: A, B, C. Перевірити істинність висловлювання: «Рівно два з чисел A, B, C є позитивними».

Дано два числа. Вивести більше з них.

Дано три числа. Знайти суму двох найбільших з них.



Лекція 2. "Формальне представлення алгоритмічних структур, ч.2"

● структура "цикла";

● цикл з передумовою;

● цикл з марнослівністю;

● цикл з параметром.
