Я, схема на ЛЕ та діаграма роботи


Дата додавання: 2014-11-27; переглядів: 897.


Генератор поодиноких імпульсів

Генератор поодиноких імпульсів (мультивібратор, що чекає) – це схема, що виробляє імпульс певної тривалості при короткочасному сигналі на вході.

Після вироблення імпульсу схема переходить в режим очікування. Генератори імпульсів відносяться до групи релаксаційних пристроїв. Розглянемо конкретні схеми ТТЛ-технології.

Серії 133-, 155-, 533-, 555-, 1533 АГЗ

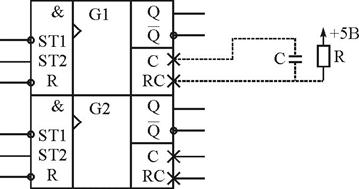

Рис.5.3. Два одновібратори з перезапуском



C, RC – нелогічні входи;

RC – ланцюжок задає тривалість вихідного імпульсу

Кожен генератор G1 має два стартових входи – ST1, ST2 та вхід обнуління R, який об’єднаний логікою 3І.

Можливий випуск у трьох варіантах:

1. . Вихідний імпульс генерується по додатному фронту імпульсу ST2.

2. . Вихідний імпульс формується по додатному фронту на вході ST1.

3. . Запуск відбудеться по додатному фронту на вході .

Для примусового закінчення дії вихідного імпульсу на необхідно подати 0.

Чим більше значення опору і ємності, тим тривалість вихідного імпульсу більше.
