Лічильники з недвійковим кодуванням


Дата додавання: 2014-11-27; переглядів: 1049.


Розглянемо короткі характеристики лічильників з недвійковим кодуванням:

Лічильники в коді Грея.

Код Грея – це код, у якому при переході від будь-якої кодової комбінації до наступної змінюється тільки один розряд. Для кожної конкретної задачі будується своя схема.

Лічильники у коді «1 з n».

Такі лічильники застосовуються у системах синхронізації та системі керування. На їх основі розроблюють імпульсні послідовності з заданими часовими діаграмами.

Лічильник у коді «1 з n» має один вхід, на який подаються імпульси генератора, та n виходів. При цьому перший імпульс генератора подається на перший вхід, другий – на другий, третій – на третій і т.д. ((така структура називається розподілювач тактів).

Основою таких лічильників є зрушуючі регістри, замкнені у кільце. Для кожної конкретної задачі будується своя схема.

Лічильник Джонсона

Будується на базі зрушуючих регістрів. Має зворотний зв'язок на перший тригер від інверсії вихідного сигналу.

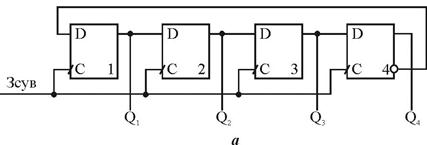

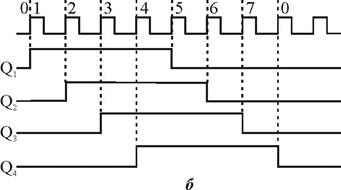

Рис.3.44. Схема лічильника Джонсона (а) та часові діаграми його роботи (б)
