Моделювання LC-фільтрів


Дата додавання: 2014-11-27; переглядів: 967.


5.3.1.1 Зберіть на робочому столі "Electronics Workbench" схему LC-фільтра нижніх частот згідно з рис. 5.3 та встановіть необхідні параметри елементів згідно з розрахунком (табл. 5.4).



Рисунок 5.3 – Схема LC-фільтра нижніх частот


5.3.1.2 Встановити на ліцьовій панелі вимірювача АЧХ параметри, що наведені на рис. 5.4. Отримайте на екрані вимірювача зображення АЧХ LC-фільтра. Проведіть вимірювання частоти звізу (fп) на рівні –3 дБ. Результати вимірювань занесіть до табл. 5.5.

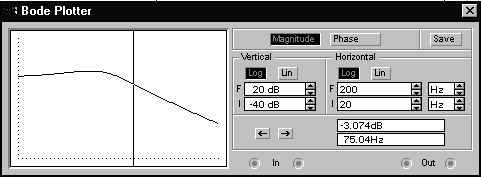

Рисунок 5.4 – Лицьова панель вимірювача АЧХ та ФЧХ

5.3.1.3 Зберіть на робочому столі "Electronics Workbench" схему LC-фільтра верхніх частот згідно з рис. 5.5 та встановіть необхідні параметри елементів згідно з розрахунком (табл. 5.4).

5.3.1.4 Встановити на ліцьовій панелі вимірювача АЧХ параметри, що наведені на рис. 5.6. Отримайте на екрані вимірювача зображення АЧХ LC-фільтра. Проведіть вимірювання частоти зрізу fп на рівні –3 дБ. Результати вимірювань занесіть до табл.5.5.





Рисунок 5.5 – Схема LC-фільтра високих частот

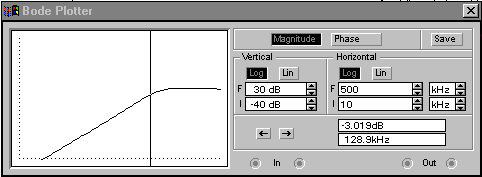

Рисунок 5.6 – Лицьова панель вимірювача АЧХ та ФЧХ
