4.3.1 Зібрати на робочому столі EWB схему іспитів тригера відповідно до заданого варіанта (табл. 4.8).
4.3.2 Встановити на генераторі коди слів і режим його роботи відповідно до того, що зображено на малюнку.
4.3.3 Одержати часові діаграми переключення тригера на екрані логічного аналізатора.
4.3.4 Побудувати таблицю переключення досліджуваного тригера.
Таблиця 4.8 – Варіанти схем
№ варіанту
|
|
|
|
|
|
|
|
|
|
|
№ рисунка
| 4.13
| 4.14
| 4.15
| 4.16
| 4.17
| 4.18
| 4.19
| 4.20
| 4.21
| 4.22
|

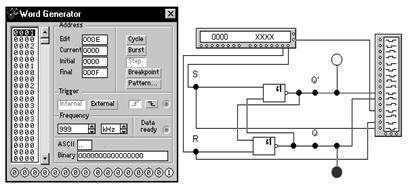

Рисунок 4.13 - Схема іспитів RS-тригера на елементах АБО-НІ

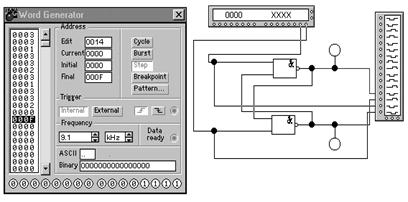

Рисунок 4.14 –Схема іспитів RS-тригера на елементах І-НІ

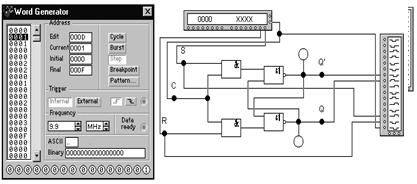

Рисунок 4.15 - Схема іспитів синхронного тригера RS

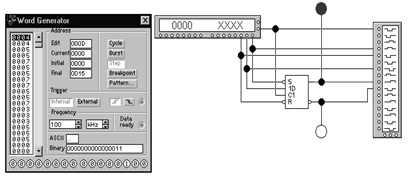

Рисунок 4.16 - Схема іспитів синхронного D-тригера з асинхронними входами RS

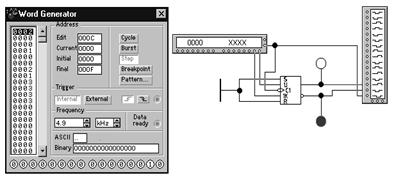

Рисунок 4.17 - Схема іспитів тригера DL – типу
Рисунок 4.18 - Схема іспитів синхронного тригера типу D
Рисунок 4.19 - Схема іспитів синхронного тригера JK- типу

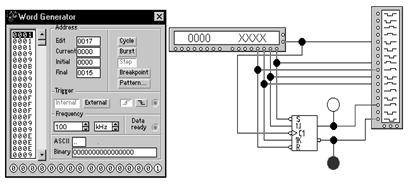

Рисунок 4.20 - Схема іспитів синхронного тригера JK- типу з асинхронними входами S і R
Рисунок 4.21 - Схема іспитів синхронного тригера JK- типу з асинхронними входами S і R

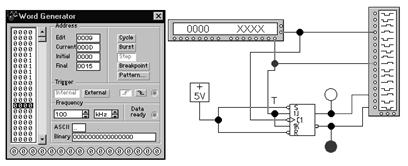

Рисунок 4.22 –Схема іспитів синхронного тригера Т типу
