Режими AC/0/DC.


Дата додавання: 2014-11-27; переглядів: 933.


Кожний канал може бути перемкнений у відповідний режим. Це дозволяє відображати тільки змінну складову сигналу (режим АС) або суму змінної і постійної складових (режим DC). Виберіть режим "DC", щоб переглядати сигнал таким, яким він є. У режимі «0» вхід осцилографа підключається до точки нульового потенціалу.

Клацнувши лівою кнопкою миші на кнопці Expand,ви можете збільшити розмір екрана осцилографа (рис.1.4). Цей режим використовується для вимірювань параметрів сигналів(амплітуди, тривалості імпульсів, періоду) за допомогою візирних ліній (двох вертикальних ліній червоного і синього кольорів, які переміщуються по екрану за допомогою лівої кнопки миші). При цьому в індикаторних вікнах під екраном приводяться результати вимірювань напруг, часових інтервалів (між візирними лініями).

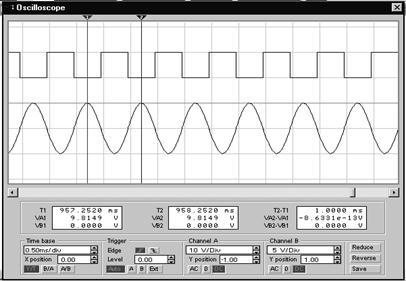

Рисунок 1.4 – Лицьова панель осцилографа в режимі Expand
