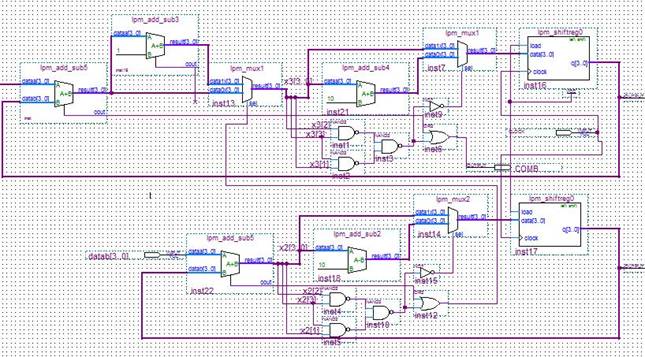

Согласно заданию, был синтезирован двоично-десятичный накапливающий сумматор. Схема представлена на Рис.14 «Двухразрядный двоичный сумматор»
Рис.14 «Двухразрядный двоично-десятичный сумматор»

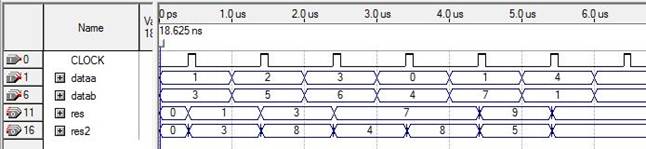

Временная диаграмма представлена на Рис. 15
Рис. 15«Временная диаграмма двоично-десятичного сумматора»
