Параметри тиристора

I_TAV – номінальний прямий струм. А

U_T₍_T₀₎ – номінальний прямий спадок напруги, В

U_BR – зворотна напруга при якій виникає лавиний пробій, В (400 - 600)

U₍_B₀₎ – напруга перемикання – найбільша пряма напруга при якій тиристор не переходить у ввімкнений стна при I_G = 0

I_A – струм вимикання, А

І_Н – струм увімкнення, А – це найменший струм при якому тиристор втримується у ввімкненому стані при розімкнутому колі керування.

Симетричний тиристор має на один шар більше і його характеристика є симетрична.

Правила розміщення:

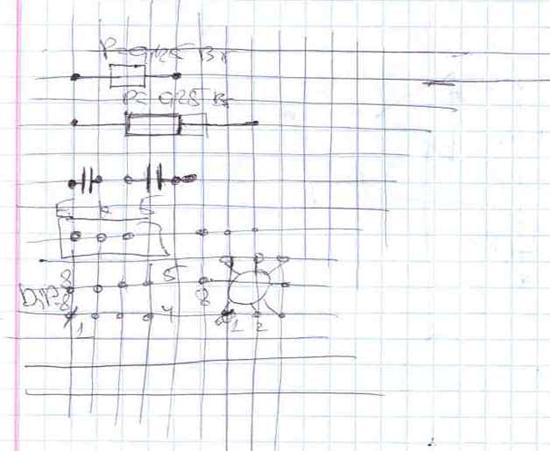

1.Виводи всіх елементів монтуються в контактних площадочках, які розміщенні у вузлах сітки, які кратні 2.5 мм (1.25 мм), або і менше.

В одну контактну площа дочку лише один вивід.

Кожен елемент має певні розміри виводу. Кратний 2.5 мм

Номерація виводів починається від ключа за годинниковою стрілкою дивлячись зі сторони виводів.

Ключ має бути розміщений в куті квадрата по якому розміщенні контактні площадки.

Всі вимірювальні схеми мають мати зіркоподібну схему з’єднання загального провідника. Це робиться для того, щоб спадки напруг від проходження струмів не додавалися з корисними сигналами.
