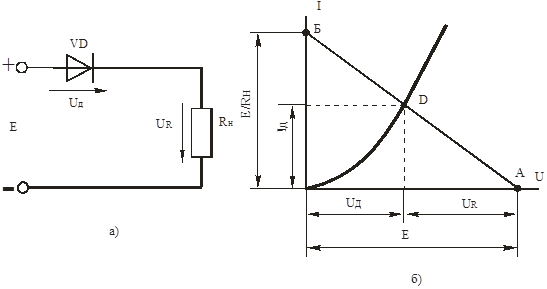

В практических схемах в цепь диода включается какая-либо нагрузка, например резистор (рис. 3.10, а). Прямой ток проходит тогда, когда анод имеет положительный потенциал относительно катода.
Режим диода с нагрузкой называют рабочим режимом. Если бы диод обладал линейным сопротивлением, то расчет тока в подобной схеме не представлял бы затруднений, так как общее сопротивление цепи равно сумме сопротивления диода постоянному току Rо и сопротивления нагрузочного резистора Rн. Но диод обладает нелинейным сопротивлением, и значение Rо у него изменяется при изменении тока. Поэтому расчет тока делают графически. Задача состоит в следующем: известны значения Е, Rн и характеристика диода, требуется определить ток в цепи I и напряжение на диоде Uд.
Рисунок 3.10
Характеристику диода следует рассматривать как график некоторого уравнения, связывающего величины I и U. А для сопротивления Rн подобным уравнением является закон Ома:
(3.1)
Итак, имеются два уравнения с двумя неизвестными I и U, причем одно из уравнений дано графически. Для решения такой системы уравнений надо построить график второго уравнения и найти координаты точки пересечения двух графиков.
Уравнение для сопротивления Rн – это уравнение первой степени относительно I и U. Его графиком является прямая линия называемая линией нагрузки. Она строится по двум точкам на осях координат. При I = 0 из уравнения (3.1) получаем: Е − U = 0 или U = Е, что соответствует точке А на рис. 3.10, б. А если U = 0, то I = E/Rн. откладываем этот ток на оси ординат (точка Б). через точки А и Б проводим прямую, которая является линией нагрузки. Координаты точки D дают решение поставленной задачи.
Следует отметить, что графический расчет рабочего режима диода можно не делать, если Rн >> Rо. В этом случае допустимо пренебречь сопротивлением диода и определять ток приближенно: I » E/Rн.
Рассмотренный метод расчета постоянного напряжения можно применить для амплитудных или мгновенных значений, если источник дает переменное напряжение.
Поскольку полупроводниковые диоды хорошо проводят ток в прямом направлении и плохо в обратном, то большинство полупроводниковых диодов применяется для выпрямления переменного тока.
Простейшая схема для выпрямления переменного тока показана на рис. 3.11. В ней последовательно соединен источник переменного ЭДС – е, диод VD и нагрузочный резистор Rн. Эта схема называется однополупериодной.
Работа простейшего выпрямителя происходит следующим образом. В течение одного полупериода напряжение для диода является прямым и проходит ток, создающий на резисторе Rн падение напряжения UR. В течение следующего полупериода напряжение является обратным, тока практически нет и UR = 0. Таким образом, через диод, нагрузочный резистор проходит пульсирующий ток в виде импульсов, длящихся полпериода. Этот ток называют выпрямленным током. Он создает на резисторе Rн выпрямленное напряжение. Графики на рис. 3.11, б иллюстрируют процессы в выпрямителе.
Рисунок 3.11
Амплитуда положительных полуволн на диоде очень мала. Это объясняется тем, что когда проходит прямой ток, то большая часть напряжения источника падает на нагрузочном резисторе Rн, сопротивление которого значительно превышает сопротивление диода. В этом случае
. (3.2)
Для обычных полупроводниковых диодов прямое напряжение не более 1…2В. Например, пусть источник имеет действующее напряжение Е=200В и . Если Uпр max = 2В, то UR max = 278В.
При отрицательной полуволне подводимого напряжения тока практически нет и падение напряжения на резисторе Rн равно нулю. Все напряжение источника приложено к диоду и является для него обратным напряжением. Таким образом, максимальное значение обратного напряжения равно амплитуде ЭДС источника.
Простейшая схема применения стабилитрона приведена на рис. 3.12, а. Нагрузка (потребитель) включена параллельно стабилитрону. Поэтому, в режиме стабилизации, когда напряжение на стабилитроне почти постоянно, такое же напряжение будет и на нагрузке. Обычно Rогр рассчитывают для средней точки Т характеристики стабилитрона.
Рассмотрим случай, когда Е = const, а Rн изменяется в пределах от Rн min до Rн max..
Значение Rогр можно найти по следующей формуле:
(3.3)
где Iср = 0,5(Iст min+Iст max) – средний ток стабилитрона;
Iн = Uст/Rн – ток нагрузки (при Rн = const);
Iн.ср = 0,5(Iн min+Iн max), (при Rн = var),
причем и .
Рисунок 3.12
Работу схемы в данном режиме можно объяснить так. Поскольку Rогр постоянно и падение напряжения на нем, равное (Е − Uст), также постоянно, то и ток в Rогр, равный (Iст + Iн.ср), должен быть постоянным. Но последнее возможно только в том случае, если ток стабилитрона I и ток нагрузки Iн изменяются в одинаковой степени, но в противоположные стороны. Например, если Iн увеличивается, то ток I на столько же уменьшается, а их сумма остается неизменной.

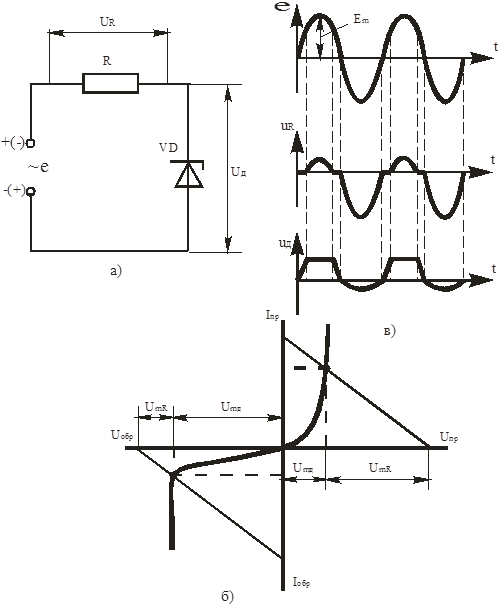

Принцип действия стабилитрона рассмотрим на примере цепи, состоящей из последовательно соединенного источника переменной ЭДС – е, стабилитрона VD и резистора R (рис. 3.13, а).
В положительный полупериод на стабилитрон подается обратное напряжение, и до величины напряжения пробоя стабилитрона все напряжение прикладывается к стабилитрону, так как ток в цепи равен нулю. После электрического пробоя стабилитрона напряжение на стабилитроне VD остается без изменений и все оставшееся напряжение источника ЭДС будет приложено к резистору R. В отрицательный полупериод стабилитрон включен в проводящем направлении, падение напряжения на нем порядка 1В, а оставшееся напряжение источника ЭДС приложено к резистору R.
