Импульсный трансформатор (ИТ) с ферромагнитным сердечником служит для передачи импульсных сигналов. ИТ выполняет одновременно ряд функций: гальваническую развязку первичной и вторичной цепей; изменение амплитуды и полярности импульсных сигналов; разветвление сигналов (несколько вторичных обмоток); согласование сопротивлений (рис. 3.10).
Напряжения U1 и U2 первичной и вторичной обмоток, имеющие соответственно число витков W1 и W2, связаны с магнитным потоком в сердечнике Ф соотношениями:
отсюда
где n- коэффициент трансформации.

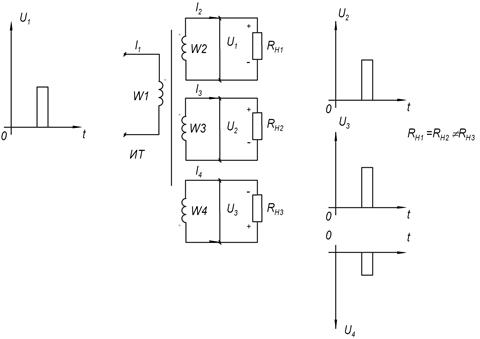

Рис. 3.10
Коэффициент n используется также для приведения параметров вторичной цепи к первичной:
В режиме холостого хода ток первичной обмотки I1 равен току намагничивания Iµ. При подключенной к нагрузке RH1
I1=nI2+Iµ.
Связь между магнитным потоком Ф и Iµ устанавливается на основе известных соотношений
где S – сечение сердечника; - средняя длина магнитной силовой линии; µ - импульсная магнитная проницаемость материала сердечника. После подстановки получим
где L – индуктивность намагничивания, – длительность импульса.
На практике принимают , где коэффициент λ=(0,1…0,4) определяет допустимый спад вершины импульса.
