Коммутатор локальной сети

Коммутатор

Коммутатор (switch) – устройство, осуществляющее выбор одного из возможных вариантов направления передачи данных.

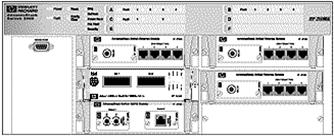

Рис. 9.1 Внешний вид коммутатора Switch 2000

В коммуникационной сети коммутатор является ретрансляционной системой (система, предназначенная для передачи данных или преобразования протоколов), обладающей свойством прозрачности (т.е. коммутация осуществляется здесь без какой-либо обработки данных). Коммутатор не имеет буферов и не может накапливать данные. Поэтому при использовании коммутатора скорости передачи сигналов в соединяемых каналах передачи данных должны быть одинаковыми. Канальные процессы, реализуемые коммутатором, выполняются специальными интегральными схемами. В отличие от других видов ретрансляционных систем, здесь, как правило, не используется программное обеспечение.

Рис. 9.2 Структура коммутатора

Вначале коммутаторы использовались лишь в территориальных сетях. Затем они появились и в локальных сетях, например, частные учрежденческие коммутаторы. Позже появились коммутируемые локальные сети. Их ядром стали коммутаторы локальных сетей.

Коммутатор (Switch) может соединять серверы в кластер и служить основой для объединения нескольких рабочих групп. Он направляет пакеты данных между узлами ЛВС. Каждый коммутируемый сегмент получает доступ к каналу передачи данных без конкуренции и видит только тот трафик, который направляется в его сегмент. Коммутатор должен предоставлять каждому порту возможность соединения с максимальной скоростью без конкуренции со стороны других портов (в отличие от совместно используемого концентратора). Обычно в коммутаторах имеются один или два высокоскоростных порта, а также хорошие инструментальные средства управления. Коммутатором можно заменить маршрутизатор, дополнить им наращиваемый маршрутизатор или использовать коммутатор в качестве основы для соединения нескольких концентраторов. Коммутатор может служить отличным устройством для направления трафика между концентраторами ЛВС рабочей группы и загруженными файл-серверами.

Коммутатор локальной сети (local-area network switch) – устройство, обеспечивающее взаимодействие сегментов одной либо группы локальных сетей.

Коммутатор локальной сети, как и обычный коммутатор, обеспечивает взаимодействие подключенных к нему локальных сетей (рис.9.8). Но в дополнение к этому он осуществляет преобразование интерфейсов, если соединяются различные типы сегментов локальной сети. Чаще всего это сети Ethernet, кольцевые сети IBM, сети с оптоволоконным распределенным интерфейсом данных.

Рис. 9.1 Схема подключения локальных сетей к коммутаторам

В перечень функций, выполняемых коммутатором локальной сети, входят:

- обеспечение сквозной коммутации;

- наличие средств маршрутизации;

- поддержка простого протокола управления сетью;

- имитация моста либо маршрутизатора;

- организация виртуальных сетей;

- скоростная ретрансляция блоков данных.
