Для единого представления данных в сетях с неоднородными устройствами и программным обеспечением международная организация по стандартам ISO (International Standardization Organization) разработала базовую модель связи открытых систем OSI (Open System Interconnection). Эта модель описывает правила и процедуры передачи данных в различных сетевых средах при организации сеанса связи. Основными элементами модели являются уровни, прикладные процессы и физические средства соединения. На рис. 2.1 представлена структура базовой модели. Каждый уровень моделиOSI выполняет определенную задачу в процессе передачи данных по сети. Базовая модель является основой для разработки сетевых протоколов. OSI разделяет коммуникационные функции в сети на семь уровней, каждый из которых обслуживает различные части процесса области взаимодействия открытых систем.
Рис. 2.1 Модель OSI
Модель OSI описывает только системные средства взаимодействия, не касаясь приложений конечных пользователей. Приложения реализуют свои собственные протоколы взаимодействия, обращаясь к системным средствам. Если приложение может взять на себя функции некоторых верхних уровней модели OSI, то для обмена данными оно обращается напрямую к системным средствам, выполняющим функции оставшихся нижних уровней модели OSI.
Модель OSI можно разделить на две различных модели, как показано на рис.2.2:
- горизонтальную модель на базе протоколов, обеспечивающую механизм взаимодействия программ и процессов на различных машинах;
- вертикальную модель на основе услуг, обеспечиваемых соседними уровнями друг другу на одной машине.
Рис. 2.1 Схема взаимодействия компьютеров в базовой эталонной модели OSI
Каждый уровень компьютера–отправителя взаимодействует с таким же уровнем компьютера-получателя, как будто он связан напрямую. Такая связь называется логической или виртуальной связью. В действительности взаимодействие осуществляется между смежными уровнями одного компьютера.
Итак, информация на компьютере-отправителе должна пройти через все уровни. Затем она передается по физической среде до компьютера–получателя и опять проходит сквозь все слои, пока не доходит до того же уровня, с которого она была послана на компьютере-отправителе.
В горизонтальной модели двум программам требуется общий протокол для обмена данными. В вертикальной модели соседние уровни обмениваются данными с использованием интерфейсов прикладных программ API (Application Programming Interface).
Перед подачей в сеть данные разбиваются на пакеты. Пакет (packet) – это единица информации, передаваемая между станциями сети. При отправке данных пакет проходит последовательно через все уровни программного обеспечения. На каждом уровне к пакету добавляется управляющая информация данного уровня (заголовок), которая необходима для успешной передачи данных по сети, как это показано на рис. 2.3, где Заг – заголовок пакета, Кон – конец пакета.
На принимающей стороне пакет проходит через все уровни в обратном порядке. На каждом уровне протокол этого уровня читает информацию пакета, затем удаляет информацию, добавленную к пакету на этом же уровне отправляющей стороной, и передает пакет следующему уровню. Когда пакет дойдет до Прикладного уровня, вся управляющая информация будет удалена из пакета, и данные примут свой первоначальный вид.
Рис. 2.2 Формирование пакета каждого уровня семиуровневой модели
Каждый уровень модели выполняет свою функцию. Чем выше уровень, тем более сложную задачу он решает.
Отдельные уровни модели OSI удобно рассматривать как группы программ, предназначенных для выполнения конкретных функций. Один уровень, к примеру, отвечает за обеспечение преобразования данных из ASCII в EBCDIC и содержит программы необходимые для выполнения этой задачи.
Каждый уровень обеспечивает сервис для вышестоящего уровня, запрашивая в свою очередь, сервис у нижестоящего уровня. Верхние уровни запрашивают сервис почти одинаково: как правило, это требование маршрутизации каких-то данных из одной сети в другую. Практическая реализация принципов адресации данных возложена на нижние уровни.
Рассматриваемая модель определяет взаимодействие открытых систем разных производителей в одной сети. Поэтому она выполняет для них координирующие действия по:
- взаимодействию прикладных процессов;
- формам представления данных;
- единообразному хранению данных;
- управлению сетевыми ресурсами;
- безопасности данных и защите информации;
- диагностике программ и технических средств.

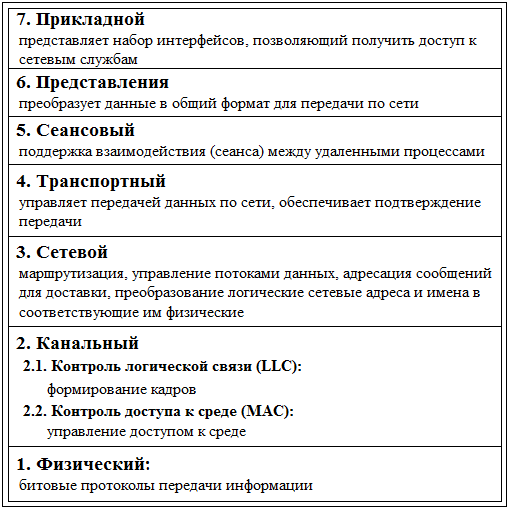

На рис. 2.4 приведено краткое описание функций всех уровней.
Рис. 2.2 Формирование пакета каждого уровня семиуровневой модели
