До сих пор мы рисовали объекты, не особенно заботясь об их оформлении. Однако у каждого примитива могут быть свои цвет, слой, тип линии, масштаб типа линии, стиль печати, вес линии - все это отнесено к свойствам. Определить текущие значения свойств объекта можно, например, с помощью команды СПИСОК (LIST).
Основными панелями инструментов, позволяющими управлять свойствами, являются панель Свойства (Properties) и панель Слои (Layers). Эти панели приведены на рис. 5.1.
Рис. 5.1. Панели Свойства и Слои
В панели Слои (Layers) первая кнопка – Менеджер свойств слоя (Layer Properties Manager), после раскрывающегося списка Слой (Layer) следует кнопка Сделать слой объекта текущим (Make Object's Layer Current) и последняя кнопка – Предыдущий слой (Layer Previous). Далее следуют четыре раскрывающихся списков - Цвета (Color), Типы линий (Linetype), Веса линий (Lineweight) и Стили печати (Plot Style). Список Стили печати (Plot Style) рассмотрен позже. Значения, установленные в списках, определяют текущие установки свойств - именно такие свойства будут присваиваться новым объектам, пока текущие установки не будут изменены. Первые четыре пункта падающего меню Формат (Format) также управляют текущими установками.
5.1. Цвет
Первый раскрывающийся список в панели Свойства (Properties) (см. рис. 5.1) называется Цвета (Color). Основное его назначение - устанавливать текущее значение цвета. По умолчанию текущим значением является обычно значение По-слою (ByLayer), что означает взять значение цвета от текущего слоя. Текущим слоем на рис. 5.1 является слой с именем 0, и в данный момент у слоя 0 основным цветом является черный. Поэтому создаваемые вами новые объекты рисуются черными линиями на белом фоне (если фон черный, то цвет объектов будет белым). Если вы хотите установить конкретное значение цвета, не зависящее от слоя, это можно сделать, раскрыв список Цвета (Color) (рис. 5.2).

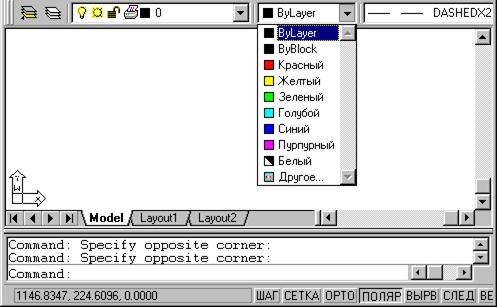

Рис. 5.2. Раскрывающийся список Цвета
Щелкните с помощью левой кнопки мыши по тому цвету, который вы хотите сделать текущим (например, по красному). Список закроется и покажет новое текущее значение цвета. Попробуйте теперь нарисовать, например, отрезок - он будет иметь красный цвет.
Раскрывающийся список Цвета (Color) может также использоваться для изменения цвета существующего объекта. Чтобы изменить цвет только что нарисованного вами красного отрезка на синий, выделите сначала этот отрезок (у него появятся ручки), а затем раскройте список цветов и щелкните по синему цвету.

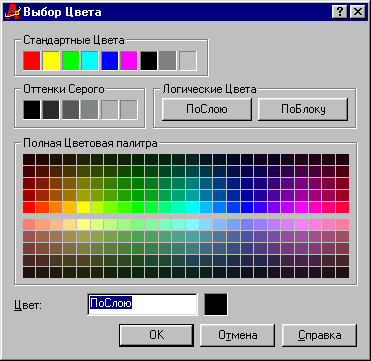

Рис. 5.3. Диалоговое окно Выбор цвета
Список закроется и у отрезка будет новый цвет - синий. Пока ручки у отрезка подсвечены, список Цвета (Color) показывает цвет выделенного объекта. Если с помощью двукратного нажатия клавиши <Esc> сбросить выделение ручек, в поле опять восстановится текущее значение цвета для новых объектов.
Если вас интересуют более тонкие оттенки цвета, то вы можете воспользоваться строкой Выбрать Цвет... (Select Color...) в раскрывающемся списке Цвета (Color). Она вызывает диалоговое окно Выбор цвета (Select Color) (рис. 5.3), в котором приведена полная палитра цветов, доступных в данной версии AutoCAD. В этом окне нужно щелкнуть по той кнопке, которая соответствует нужному вам цвету, и нажать ОК (ОК).
Пункт Цвета... (Color...) падающего меню Формат (Format) также вызывает это же диалоговое окно.
Команда ЦВЕТ (COLOR), вводимая с клавиатуры, является еще одним способом задания текущего цвета. Она опять-таки вызывает диалоговое окно Выбор цвета (Select Color).
Каждый цвет в AutoCAD имеет свой номер от 1 до 255. Основными являются первые семь цветов:
· 1 - красный
· 2- желтый
· 3 - зеленый
· 4 - голубой
· 5- синий
· 6 - фиолетовый
· 7 - черный/белый (зависит от цвета фона графического экрана)
Во всех окнах, где требуется задать цвет, можно использовать для этого указание номера цвета.
5.2. Тип линии и масштаб
Тип линии и масштаб типа линии - еще два важных свойства линейных объектов. Раскрывающийся список Типы линий (Linetype) находится справа от списка Цвета (Color). Откройте его и посмотрите, какие типы линий содержатся в нем. Окажется, что список почти пуст (рис. 5.4).
В нем помимо двух служебных значений Послою (ByLayer) и Поблоку (ByBlock), которые рассмотрены позднее, есть только тип линии Continuous, который используется в качестве имени для обычной сплошной тонкой линии. Чтобы загрузить другие типы линий, щелкните по строке Другой... (Other...). Раскроется диалоговое окно Диспетчер типов линий (Linetype Manager) (рис. 5.5).
Рис. 5.4. Раскрывающийся список Типы линий
Рис. 5.5. Диалоговое окно Менеджер типов линий
Это окно позволяет назначить новый текущий тип линии, удалить существующий и загрузить новый тип линии. В центральной части окна в форме списка приводятся имена типов линий, которые уже загружены в вашем рисунке. К каждому типу линии имеется соответствующее пояснение и приведен их внешний вид. Чтобы загрузить новые типы линий, нажмите на кнопку Загрузить... (Load...). После этого на экране появится диалоговое окно Загрузка или перезагрузка типов линий (Load or Reload Linetypes) (рис. 5.6).
В верхней части окна показано имя файла (acadiso.lin), из которого читаются доступные типы линий. Опытные пользователи могут создавать новые типы линий, сохраняя их в своих файлах с расширением lin. Кнопка Файл... (File...) служит для того, чтобы задать имя файла, из которого будет выполнена подгрузка нового типа линии.
Рис. 5.6. Диалоговое окно Загрузка или перезагрузка типов линий
Рис. 5.7. Контекстное меню выбора загружаемых типов линий
С помощью вертикальной линейки прокрутки можно найти и затем отметить с помощью левой кнопки мыши нужный вам тип линии, например, штрихпунктирная (Dash dot). После этого следует нажать на кнопку ОК (ОК) и выбранный тип линии будет добавлен в список типов линий окна Диспетчер типов линий (Linetype Manager). Однако если вы хотите загрузить сразу все типы линий, то нужно в диалоговом окне Загрузка или перезагрузка типов линий (Load or Reload Linetypes) установить указатель мыши внутри области, в которой перечисляются имена типов линий, и нажать на правую кнопку мыши. Появится контекстное меню, в котором имеются всего две строки. В нем нужно с помощью мыши выбрать строку Выбрать все (Select All) (рис. 5.7).
Система AutoCAD помечает синим цветом все типы линий, а нажатие кнопки "ОК" (ОК) загружает их в ваш рисунок. Теперь, после закрытия диалогового окна Диспетчер типов линий (Linetype Manager), в списке типов появилось большое количество новых наименований. Отметьте в раскрывающемся списке Типы линий (Linetype) тот тип, который вы хотите сделать текущим, например, зигзаг (Zigzag). Нарисуйте три новых отрезка. Они будут созданы, с тем цветом и тем типом линии, которые установлены текущими в панели Свойства объектов (Object Properties) (рис. 5.8).
Если на одном или нескольких примитивах рисунка высветить ручки, тогда раскрывающийся список Типы линий (Linetype) может быть использован для изменения типа линии выделенных объектов (аналогично использованию раскрывающегося списка Цвета (Color) для изменения цвета объектов).
Вызов диалогового окна Диспетчер типов линий (Linetype Manager) может быть осуществлен также пунктом Типы линий... (Linetype...) падающего меню Формат (Format) и командой ТИПЛИН (LINETYPE), вводимой с клавиатуры.

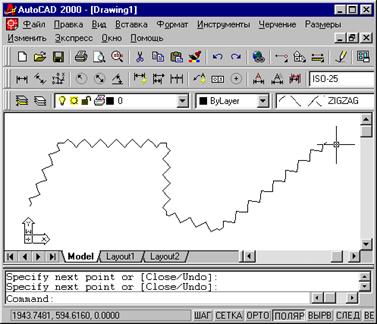

Рис. 5.8. Установка текущего типа линии
Еще одно свойство примитивов - масштаб типа линии. Если вы назначили объекту какой-то тип линии и хотели бы изменить размеры составляющих элементов (штрихов, точек, пробелов между штрихами и др.), то вы можете изменить масштаб типа линии для этого объекта. По умолчанию масштаб типа линии равен 1 и размеры элементов типа линии совпадают с описанными в эталоне этого типа. На рис. 5.9 показаны два одинаковых отрезка с одинаковыми типами линии, но с разными масштабами.
Рис. 5.9. Влияние масштаба типа линии
Значение масштаба типа линии объекта получается как произведение двух масштабов: глобального и собственного. Глобальный масштаб распространяется сразу на все объекты чертежа, а собственный назначается каждому объекту индивидуально.
Получить доступ к текущим значениям обоих масштабов можно, воспользовавшись кнопкой С подробностями (Details) окна Диспетчер типов линий (Linetype Manager), которая добавляет в нижней части окна дополнительную информацию (рис. 5.10).
Изменение глобального масштаба окажет влияние на все элементы рисунка.
Рис. 5.10. Глобальный и текущий масштабы типа линии в диалоговом окне Диспетчер типов линий
Глобальный масштаб является наследием более ранних версий AutoCAD, в которых не было индивидуального масштаба. Команда ЛМАСШТАБ (LTSCALE) позволяет с клавиатуры изменить глобальный масштаб типов линий.
5.3. Слой
При создании сложных рисунков возникает необходимость присвоения имен отдельным объектам или группам объектов, чтобы ими можно было удобнее оперировать в дальнейшей работе. Данной цели служит еще одно свойство примитивов - слой. Более того, слой обладает неоценимой возможностью замораживания (выключения), когда ряд второстепенных в данный момент объектов можно, не удаляя, сделать невидимыми, что позволит успешнее работать с главными объектами.
Основной командой работы со слоями является команда СЛОЙ (LAYER), которой соответствуют кнопка Менеджер свойств слоя (Layer Properties Manager), панели Слои (Layers) (рис. 5.11) и пункт Слои... (Layers...) падающего меню Формат (Format).
В этом окне в левом верхнем углу - поле раскрывающегося списка, в котором можно задать, все ли слои надо выводить в данное диалоговое окно, и если не все, то какой применить фильтр (т. е. критерий выборки). Также в левом углу, но несколько ниже, видно имя текущего слоя:
Текущий слой: 0 (Current layer: 0)
Текущий слой - это слой, на котором будут создаваться новые объекты.
В правом верхнем углу - кнопки создания нового слоя, удаления слоя, установки текущего слоя, а также указания подробностей.
В центральной части окна находится список слоев рисунка и их характеристик. В новом чертеже обязательно присутствует слой 0, который по умолчанию является текущим и который нельзя удалить. Каждый слой имеет характеристики, которые выводятся в виде заголовков столбцов. Характеристики слоев следующие:
· Имя (Name) - имя слоя, длиной от 1 до 31 символа;
· Вкл (On) - состояние включения слоя (включен или выключен);
· Замороженный на всех ВЭ (Freeze in all VP) - состояние замораживания относительно всех видовых экранов одновременно (заморожен или разморожен);
· Блокированный (Lock) - состояние блокированное™ (блокирован или разблокирован);
· Цвет (Color) - текущий цвет для объектов слоя, у которых в качестве цвета задано значение Послою (ByLayer);
· Тип линии (Linetype) - текущий тип линии для объектов слоя, у которых в качестве типа линии задано значение Послою (ByLayer);
· Вес линии (Lineweight) - текущий вес линии для объектов слоя, у которых в качестве типа веса задано значение Послою (ByLayer);
· Стиль печати (Plot Style) - стиль печати, применяемый при выводе к слою;
· Печать (Plot) - состояние объектов слоя относительно вывода на внешнее устройство (выводить или не выводить),
Разберем приведенные основные характеристики более подробно.
Имя слоя назначается пользователем и может иметь длину от 1 до 31 символа (символы - латинские и русские буквы, цифры и некоторые знаки). Не допускаются в именах пробелы, запятые, точки, звездочки и некоторые другие. Для создания нового слоя нажмите на кнопку Новый (New), после чего будет добавлена строка нового слоя с условным именем Слой1 (Layer1). Имя слоя в первый момент выделено и готово для редактирования (рис. 5.13).
Рис. 5.13. Задание имени нового слоя при его создании
В это время вы можете изменить имя на любое удобное вам, а можете согласиться с предложенным. Следует иметь в виду, что имена слоев в одном рисунке не должны повторяться.
Давайте согласимся с именем Слой1 (Layer1) в качестве нового слоя, нажав на кнопку "ОК" (ОК). Новый слой будет создан с теми же характеристиками, что и слой 0, имеющий на рис. 5.13 установки, присваиваемые по умолчанию.
Следующая характеристика слоя - Вкл (On). Если у слоя в этом столбце стоит пиктограмма со светлой, т. е. включенной лампочкой (на экране желтого цвета) (рис. 5.14), то слой считается включенным, если пиктограмма с темной лампочкой (на экране синего цвета) (рис. 5.15) - то выключенным.
Рис. 5.14. Пиктограмма включенного слоя
Рис. 5.15. Пиктограмма выключенного слоя
Объекты, расположенные на слое, который выключается, становятся временно невидимыми (до тех пор, пока слой не будет включен). Любой слой, даже текущий, может быть выключен (для текущего слоя система AutoCAD выдает предупреждение, поскольку примитивы, создаваемые на этом слое, при выключении будут исчезать).
Третья характеристика слоя - Замороженный на всех ВЭ (Freeze in all VP). Если у слоя в этом столбце стоит пиктограмма в форме солнца (рис. 5.16) (на экране оно желтого цвета), то слой считается размороженным, если пиктограмма в форме снежинки (рис. 5.17) (на экране она синяя) - то замороженным.
Рис. 5.16. Пиктограмма размороженного слоя
Рис. 5.17. Пиктограмма замороженного слоя
Объекты, расположенные на слое, который замораживается, становятся временно невидимыми (до тех пор, пока слой не будет разморожен). Любой слой, кроме текущего, может быть заморожен.
Таким образом, объекты на данном слое видны только в том случае, если слой включен и разморожен одновременно.
Следующая характеристика слоя - Блокированный (Lock). Если у слоя в этом столбце стоит пиктограмма с открытым замком (рис. 5.18), то слой считается разблокированным, если пиктограмма с закрытым замком (рис. 5.19) - то блокированным.
Рис. 5.18. Пиктограмма разблокированного слоя
Рис. 5.19. Пиктограмма блокированного слоя
Объекты, расположенные на слое, который блокируется не могут быть изменены, т.е. отредактированы.
Характеристика Цвет (Color) говорит о реальном цвете объектов слоя, у которых в качестве цвета задано специальное значение Послою (ByLayer). Если в диалоговом окне Диспетчер свойств слоев (Layer Properties Manager) щелкнуть с помощью левой кнопки мыши по значку цвета слоя (квадрату или наименованию цвета), то раскроется диалоговое окно Выбор цвета (Select Color), которое нам уже известно (см. рис. 5.3). При изменении цвета слоя изменится цвет и у тех примитивов, которые лежат на этом слое и имеют в качестве цвета значение Послою (ByLayer) (это значение тоже присутствует в диалоговом окне Выбор цвета (Select Color)).
Следующая характеристика - Тип линии (Linetype). Она задает реальный тип линии, которым будут нарисованы объекты этого слоя, имеющие в качестве типа значение Послою (ByLayer). Если в диалоговом окне Диспетчер свойств слоев (Layer Properties Manager) щелкнуть с помощью левой кнопки мыши по значку типа линии (или наименованию типа линии - чаще всего это Continuous), то раскроется диалоговое окно Выбор типа линии (Select Linetype) (рис. 5.20), в котором нужно выбрать нужный вам тип линии.
Рис. 5.20. Диалоговое окно Выбор типа линии
Если требуемого типа линии в окне нет, можно сделать его загрузку с помощью кнопки Загрузить... (Load...).
Рис. 5.21. Диалоговое окно Вес линии
Очередная характеристика - Вес линии (Lineweight). Она задает реальный вес (толщину) линии, которым будут нарисованы объекты этого слоя, имеющие в качестве веса значение Послою (By Layer). Если в диалоговом окне Диспетчер свойств слоев (Layer Properties Manager) щелкнуть с помощью левой кнопки мыши по значку веса линии, то раскроется диалоговое окно Вес линии (Lineweight) (рис. 5.21), в котором вы можете установить нужный вес.
Характеристика Стиль печати (Plot Style) описывает стиль печати, применяемый при выводе слоя. Стили печати будут рассмотрены позже.
Характеристика Печать (Plot) указывает, будут ли выводиться на печать объекты слоя, если даже он включен и разморожен. Пиктограмма с принтером (рис. 5.22) показывает, что объекты слоя будут печататься, а пиктограмма с зачеркнутым принтером (рис. 5.23) - не будут. Вспомогательные слои или слои, которые в данный момент не нужны, можно таким образом отсекать от вывода на графопостроитель или принтер. Разумеется, если слой выключить или заморозить, то его объекты тоже не будут распечатываться.
Рис. 5.22. Пиктограмма печатаемого слоя
Рис. 5.23. Пиктограмма непечатаемого слоя
Раскрывающийся список Слои (Layer) одноименной панели (рис. 5.24) показывает имя текущего слоя и пиктограммы его характеристик.
Рис. 5.24. Раскрывающийся список Слои
С помощью этого списка можно назначить новый текущий слой. Для этого надо открыть список слоев и переместить указатель на строку с именем того слоя, который должен стать текущим, а затем щелкнуть левой кнопки мыши. Тот же список дает возможность быстрой корректировки характеристик любого существующего слоя: надо открыть список и щелкнуть по той пиктограмме слоя, которая должна изменить свое значение на другое. Однако раскрывающийся список Слои (Layer) нельзя использовать для создания нового слоя.
Кнопка Сделать слои объекта текущим (Make Object's Layer Current) (рис. 5.25) панели Слои (Layers) позволяет в качестве нового текущего слоя устанавливает такой, на котором находится указываемый примитив.
Рис. 5.25. Кнопка команды AI_MOLC
Запрос команды:
Выберите объект, слой которого должен стать текущим:
(Select object whose layer will become current:)
После указания объекта его слой назначается текущим. У этой команды нет русского наименования.
Если на одном или нескольких примитивах рисунка высветить ручки, тогда раскрывающийся список Слои (Layer) может быть использован для изменения слоя выделенных объектов, аналогично использованию раскрывающегося списка Цвета (Color) для изменения соответственно цвета объектов.
5.4. Вес линии
Вес линии - это толщина, с которой объект будет выводиться на устройство печати. Вы можете нарисовать объекты тонкой линией, но задать ненулевой вес и получить при этом жирные линии на листе бумаги.
На графическом экране объекты отображаются без весов, если кнопка режима ВЕС (LWT) выключена, и с весами, если включена. На рис. 5.26 приведены две группы одинаковых объектов, но в левой части экрана они имеют нулевой вес, а в правой - отличающийся от нулевого.
Текущее значение веса, которое присваивается новым объектам, устанавливается с помощью раскрывающегося списка Веса (Lightweight), находящегося в панели Свойства (Properties) (рис. 5.27).
Текущее значение веса линий может быть также задано с помощью команды ВЕСЛИН (LWEIGHT) и соответствующего ей пункта меню Вес линий... (Lineweight...) падающего меню Формат (Format). Команда ВЕСЛИН (LWEIGHT) вызывает диалоговое окно Параметры весов линий (Lineweight Settings) (рис. 5.28).

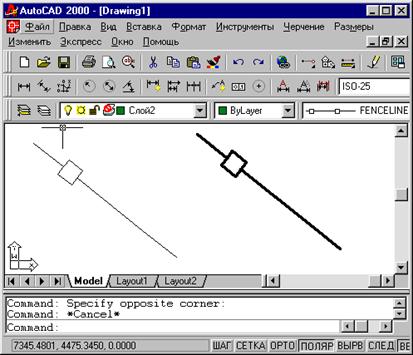

Рис. 5.26. Объекты с различными весами линий
В данном диалоговом окне можно выбрать новое текущее значение веса линий из списка допустимых значений (от 0 до 2,11 мм). Установка флажка Отображать линии в соответствии с весами (Display Lineweight) равносильно включению кнопки режима ВЕС (LWT). Поле По умолчанию (Default) задает величину веса линии для особого значения ОБЫЧНЫЙ (DEFAULT).

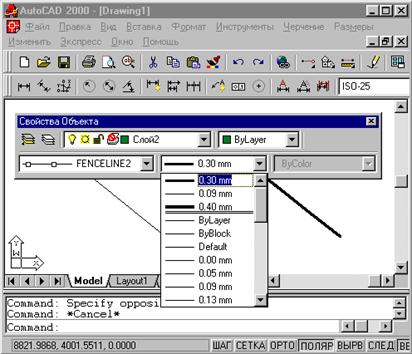

Рис. 5.27. Раскрывающийся список Веса линий
Рис. 5.28. Диалоговое окно Параметры весов линий
Вес с наименованием ОБЫЧНЫЙ (DEFAULT) чаще всего принимается равным 0,25 мм (0,01 дюйма). Линии, имеющие вес, равный значению ОБЫЧНЫЙ (DEFAULT) или меньше, на чертеже и при выводе на печать изображаются толщиной в один пиксель.
Веса не оказывают влияния на те объекты или их части, у которых есть другие способы назначения толщины: участки полилиний с ненулевой шириной, полосы, фигуры, заливку (штриховку), надписи со шрифтами типа TrueType, растровые изображения.
Если на одном или нескольких примитивах рисунка высветить ручки, тогда раскрывающийся список Веса линий (Lineweight) может быть использован для изменения веса линий выделенных объектов (аналогично использованию раскрывающегося списка Цвета (Color) для изменения цвета объектов - выбрать в списке новое значение и затем отключить ручки).
5.5. Редактирование свойств
Команда ОКНОСВ (PROPERTIES) дает возможность редактирования любых свойств объектов. Команде соответствуют кнопка "Свойства" (Properties) (рис. 5.29) панели Стандартная (Standard) и пункт Свойства (Properties) падающего меню Сервис (Tools), а также пункт Свойства (Properties) падающего меню Редакт (Modify).
Рис. 5.29. Кнопка команды ОКНОСВ (PROPERTIES)
Команда ОКНОСВ (PROPERTIES) после своего вызова открывает плавающее диалоговое окно Свойства (Properties) (рис. 5.30).
Если нет выбранных объектов, то в раскрывающемся списке в верхней части окна написано Ничего не выбрано (No selection) и окно показывает текущие установки рисования. Если в свободной части графического экрана отметить объект, то содержимое окна Свойства (Properties) изменится и будет показывать свойства выбранного примитива, а раскрывающийся список укажет имя примитива. Когда выбраны сразу несколько объектов, то поля показывают только свойства, одинаковые для всех этих объектов.
Если какое-то свойство у этих объектов имеет разные значения, то поле свойства пусто. Справа от раскрывающегося списка находится кнопка быстрого выбора объектов в насыщенном рисунке. Проще всего помечать примитивы, перемещая плавающее диалоговое окно свойств по экрану и щелкая с помощью левой кнопки мыши по требуемому объекту.
Открытое диалоговое окно Свойства (Properties) не препятствует вводу других команд AutoCAD.
Рис. 5.30. Диалоговое окно Свойства
Список категорий зависит от того, что в данный момент выбрано. Если нет выбранных объектов, то в качестве категории выводятся Основное (General), Стиль вычерчивания (Plot Style), Просмотр (View) и Разное (Misc). Если на графическом экране есть выбранные объекты (с ручками), то выводятся категории Общие (General) и Геометрия (Geometry), дополняемые при необходимости другими категориями. Справа от наименований категории стоит квадрат со знаком "" или "", щелчок по которому позволяет развернуть или свернуть свойства, относящиеся к данной категории.
Если вы хотите изменить какое-нибудь свойство или геометрическую характеристику, щелкните по соответствующей строке. Затем введите новое значение, если это цифровое поле, или откройте раскрывающийся список с перечнем допустимых значений данного свойства и выберите новое значение (рис. 5.31).
Рис. 5.31. Выбор нового значения свойства с помощью раскрывающегося списка
После корректировки свойств нужно закрыть диалоговое окно.
Команда СВОЙСТВА (CHPROP) позволяет изменять свойства объекта из командной строки. После запроса на выбор объектов будет выдан следующий запрос:
(Enter property to change [Color/LAyer/LType/ltScale/LWeight/Thickness/]:)
Опции, используемые для изменения, очевидны.
Команда ИЗМЕНИТЬ (CHANGE) - еще одна команда внесения изменений с помощью командной строки. Она запрашивает объекты, если они не были предварительно выбраны. Затем выдается запрос:
Точка изменения или [Свойства]: (Specify change point or [Properties]:)
Если указать точку, то она становится изменяемой точкой выбранного объекта (например, одна из конечных точек отрезка переносится в новую). В случае опции Свойства (Properties) выдается запрос:
Укажите изменяемое свойство [Цвет/Уровень/Слой/Тип линии/Лмасштаб/ вЕс линии/Высота/стИль печати]:
(Enter property to change [Color/Elev/LAyer/LType/ltScale/LiVeight/Thickness/ PLotstyle]:)
По сравнению с опциями команды СВОЙСТВА (CHPROP) здесь есть еще одна - Уровень (Elev). Эта опция позволяет изменить расстояние от объекта до плоскости XY текущей системы координат (уровень по оси Z), т.о. это свойство имеет отношение к трехмерным построениям.
В системе AutoCAD есть команда, позволяющая перенести свойства одного объекта на другой - команда КОПИРОВАТЬСВ (MATCHPROP). Кнопка, соответствующая команде, находится в панели Стандартная (Standard) (рис. 5.32). Команду можно вызвать также с помощью пункта Копирование свойств (Match Properties) падающего меню Редакт (Modify).
Первый запрос команды:
Выберите исходный объект: (Select source object:)
Рис. 5.32. Кнопка команды КОПИРОВАТЬСВ (MATCHPROP)
На этот запрос необходимо указать объект, все или некоторые свойства которого будут переноситься на другие объекты. После выбора объекта выводится сообщение о текущих настройках команды КОПИРОВАТЬСВ (MATCHPROP):
Текущие активные настройки: (Current active settings:)
Сообщение продолжается перечислением тех свойств, которые команда собирается перенести на другой объект. Максимальный набор этих свойств таков: цвет, слой, тип линии, масштаб типа линии, вес линии, высота, стиль печати, текстовый стиль, размерный стиль и стиль штриховки. Далее запрашивается:
Выберите целевой объект(ы) или [Настройки]:
(Select destination object(s) or [Settings]:)
При этом указатель мыши принимает форму кисти, по аналогии с такой же операцией в программах Microsoft Office. Можно указать объект или объекты, на которые будут перенесены перечисленные свойства, или выбрать опцию Настройки (Settings). Опция Настройки (Settings) вызывает диалоговое окно Настройки свойств (Property Settings) (рис. 5.33).
Рис. 5.33. Диалоговое окно Настройки свойств
В этом окне нужно установить флажки тех свойств, которые будут копироваться, и нажать кнопку "ОК" (ОК). Затем вновь повторяется запрос о выборе целевых объектов, после выбора которых следует нажать на клавишу <Enter>.
" или "
", щелчок по которому позволяет развернуть или свернуть свойства, относящиеся к данной категории.
