Тема: Содержание RAD-технологии прототипного создания приложений.
Учебная цель:Рассмотреть и изучить основы реализации технологии прототипирования в рамках проектирования экономических информационных систем, как наиболее передового и надежного подхода обеспечивающего высокое качество получаемых проектных результатов.
1. Основные понятия и содержание RAD-технологии.
2. Основные возможности и преимущества быстрой разработки прототипа ЭИС.
3. Жизненный цикл создания ЭИС на основе RAD-технологии.
4. Технологическая сеть проектирования традиционного использования прототипа ЭИС.
5. Технологическая сеть проектирования итерационного использования системы-прототипа ЭИС.
Одним из условий обеспечения высокого качества создаваемых ЭИС является активное вовлечение конечных пользователей в процесс разработки предназначенных для них интерактивных систем, что нашло отражение в методологии прототипного проектирования. Ядром этой методологии является быстрая разработка приложений RAD (Rapid Application Development).
При создании более сложных корпоративных ЭИС пользователям необходимо работать совместно с проектировщиками на протяжении всего периода разработки. Одним из путей повышения качества и эффективности создаваемых таким образом систем является применение технологии прототипного проектирования.
Данная технология обеспечивает создание на ранней стадии реализации действующей интерактивной модели системы, так называемой системы-прототипа, позволяющей наглядно продемонстрировать пользователю будущую систему, уточнить его требования, оперативно модифицировать интерфейсные элементы: формы ввода сообщений, меню, выходные документы, структуру диалога, состав реализуемых функций.
В процессе работы с системой-прототипом пользователь реально осознает возможности будущей системы и определяет наиболее удобный для него режим обработки данных, что значительно повышает качество создаваемых систем. Осуществляются проверка принципиальных проектных решений по составу и структуре ЭИС и оценка основных ее эксплуатационных характеристик.
Вовлечение пользователей в процесс проектирования и конструирования приложения позволяет получать замечания и дополнения к требованиям непосредственно в процессе проектирования приложения, сокращая время разработки. Представители заказчика получают возможность контролировать процесс создания системы и влиять на ее функциональное наполнение. Результатом является сдача в эксплуатацию системы, учитывающей большинство потребностей заказчиков.
Рассмотрим основные возможности и преимущества быстрой разработки прототипа ЭИС (рис. 17.1).

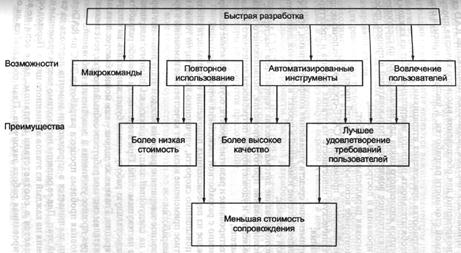

Рис. 17.1. Основные возможности и преимущества быстрой разработки прототипа ЭИС
Все приемы для быстрой разработки приложений RAD служат одновременно для обеспечения высокого качества продукта и низкой стоимости разработки. К числу этих приемов относятся:
1) разработка приложения итерациями;
2) необязательность полного завершения работ на каждом из этапов жизненного цикла для начала работ на следующем;
3) обязательное вовлечение пользователей в процесс проектирования и построения системы;
4) высокая параллельность работ;
5) повторное использование частей проекта;
6) необходимое применение CASE-средств, обеспечивающих техническую целостность на этапах анализа и проектирования;
7) применение средств управления конфигурациями, облегчающее внесение изменений в проект и сопровождение готовой системы;
8) использование автоматических генераторов (мастеров);
9) использование прототипирования, позволяющего полнее выяснить и удовлетворить потребности конечного пользователя;
10) тестирование и развитие проекта, осуществляемые одновременно с разработкой нескольких версий прототипа.
Каждое из перечисленных положений в отдельности способствует повышению скорости, улучшению качества, но только их совместное применение вызывает качественные изменения в процессе разработки.
Неполное завершение работ на каждом этапе позволяет переходить на следующий этап, не дожидаясь полного завершения работы на текущем этапе. При итеративном способе разработки ЭИС недостающую работу можно будет выполнить на следующей итерации. Главная же задача - как можно быстрее показать пользователям системы работоспособный продукт, тем самым активизируя процесс уточнения и дополнения требований.
Основная проблема процесса разработки ЭИС по RAD-технологии заключается в определении момента перехода на следующий этап. Для ее решения необходимо ввести временные ограничения на каждый из этапов жизненного цикла. Переход осуществляется в соответствии с планом, даже если не вся запланированная работа закончена. План составляется на основе статистических данных, полученных в предыдущих проектах, и личного опыта разработчиков с использованием инструментов автоматизации процесса планирования.
Средства автоматизации планирования являются важным элементом при разработке приложений по методологии RAD. Они применяются для определения состава и объема работ, необходимого числа разработчиков, распределения работ между участниками проекта, контроля за ходом выполнения работ и динамической корректировкой плана.
Для реализации технологии прототипного проектирования необходимо применять высокоуровневые инструментальные средства, которые позволяют быстро преобразовать прототип системы в функционирующую версию и внести в нее в дальнейшем необходимые изменения.
Такие инструментальные средства можно условно разделить на два класса: инструменты быстрой разработки приложения в развитых СУБД - класс DEVELOPER и интегрированные инструменты быстрой разработки приложений - класс BUILDER.
К инструментам этих классов можно отнести средства 4GL (генераторы компонентов приложений):
• генераторы таблиц базы данных;
• генераторы форм ввода-вывода;
• генераторы запросов;
• генераторы отчетов;
• генераторы меню.
Такие генераторы существуют почти во всех СУБД, как персональных Access, FoxPro, Paradox, так и в окружении промышленных серверов БД (Oracle, Informix, Adabas D и др.).
Отличительной чертой класса BUILDER является то, что инструменты данного класса легко интегрируются с CASE-средства-ми и представляют собой единую среду быстрой разработки приложения. К интегрированным инструментам класса BUILDER можно отнести такие, как Power Builder Enterprise (Power Soft), Delphi (Borland), Builder Си ++ и др.
Жизненный цикл создания ЭИС на основе RAD-технологии предполагает после формирования технического задания и декомпозиции системы независимую разработку подсистем с последующей сборкой, тестированием и внедрением комплексной ЭИС (рис. 17.2).
Рис. 17.2. Жизненный цикл создания ЭИС на основе RAD-технологии
Накопленный опыт использования RAD-технологии показывает, что существуют два базовых варианта организации технологического процесса проектирования с использованием систем-прототипов.
В первом варианте создание системы-прототипа используется для лучшей спецификации требований к разработке ЭИС, после разработки которых сам прототип оказывается ненужным. В этом случае традиционно разрабатывается «Постановка задачи», документация которой является спецификацией системы-прототипа. После демонстрации пользователю и доработки прототипа разрабатывается новая «Постановка задачи», которая служит основой создания действующей ЭИС. Технологическая сеть проектирования (ТСП) данного варианта на стадии техно-рабочего проектирования ЭИС представлена на рис. 17.3.

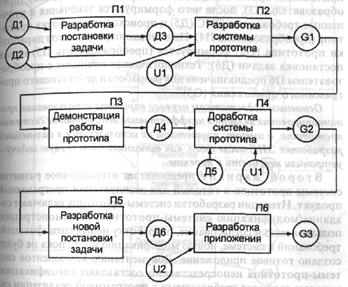

Рис. 17.3. Технологическая сеть проектирования традиционного использования прототипа ЭИС:
Д1 - техническое задание наразработку; Д2 - описание предметной области; Д3 - постановка задачи; U1 - универсум средств быстрой разработки приложений; G1 - приложение-прототип ; Д4 - результаты работы приложения-прототипа; Д5 - замечания и уточненные требования к ЭИС; G2 - доработанный прототип; Д6 - новая постановка задачи; U2 - универсум средств разработки приложений; G3 - готовое приложение
Основным недостатком первого варианта использования прототипирования является неэффективное использование системы-прототипа, а именно: прототипы не используются в дальнейшей разработке ЭИС после того, как выполнили свою первую задачу - устранили неясности в проекте.
Второй вариант предполагает итерационное развитие системы-прототипа в готовый для эксплуатации программный продукт. Итерации разработки системы-прототипа включают создание/модификацию системы-прототипа, ее демонстрацию пользователю и согласование, разработку новых спецификаций-требований к системе, новую модификацию и т.д., пока не будет создано готовое приложение. Документацию компонентов системы-прототипа непосредственно составляют спецификации, которые являются требованиями к программной реализации системы и определяют характер взаимоотношений с заказчиком на этапе сдачи готовой системы. Технологическая сеть проектирования данного варианта на стадии техно-рабочего проектирования ЭИС представлена на рис. 17.4.
Рис. 17.4. Технологическая сеть проектирования итерационного использования системы-прототипа ЭИС:
Д1 - техническое Задание на разработку; Д2 - описания предметной области; - универсум средств быстрой разработки приложений; G1 - приложение-прототип; Д4 - результаты работы приложения-прототипа; Д5 - замечания и уточненные требования к ЭИС; G2 - доработанный прототип; Д6 - новые спецификации-требования; G3 - готовое приложение
Итерационное использование прототипного подхода к разработке ЭИС обеспечивает экономию ресурсов на проектирование, а самое главное, - резкое сокращение времени на разработку и внедрение готовой к эксплуатации системы. При этом основным достоинством прототипной технологии является значительное снижение объема доработок ЭИС при ее внедрении, который для традиционных методов проектирования, как показывает опыт, соразмерен с затратами на первоначальную реализацию.
Вопросы для самоконтроля:
1. Что такое RAD-технология проектирования?
2. Назовите основные возможности и преимущества быстрой разработки прототипа ЭИС.
3. Какая основная проблема процесса разработки ЭИС по RAD-технологии?
4. Перечислите основные стадии жизненного цикла создания ЭИС на основе RAD-технологии.
5. Нарисуйте схему «Технологическая сеть проектирования традиционного использования прототипа ЭИС» и «Технологическая сеть проектирования итерационного использования системы-прототипа ЭИС».
Список литературы:
1. Гвоздева, Т.В. Проектирование информационных систем [Текст] / Т.В. Гвоздева, Б.А. Баллод. – М.: Феникс, 2008. – 218 с.
2. Смирнова, Г.Н. Проектирование экономических информационных систем [Текст] / Г.Н. Смирнова, А.А. Сорокин, Ю.Ф. Тельнов. – М.: Финансы и статистика, 2006. – 512 с.
3. Советов, Б.Я. Информационные технологии [Текст] / Б.Я. Советов, В.В. Цехановский. – М.: Высшая школа, 2006. – 263 с.
