Главное преимущество этого подхода состоит в том, что он относительно прост и эффективен при нахождении первого свободного блока или n последовательных блоков на диске. Многие компьютеры имеют инструкции манипулирования битами, которые могут использоваться для этой цели. Например, компьютеры семейств Intel и Motorola имеют инструкции, при помощи которых можно легко локализовать первый единичный бит в слове.
Описываемый метод учета свободных блоков используется в Apple Macintosh.
Несмотря на то, что размер описанного битового вектора наименьший из всех возможных структур, даже такой вектор может оказаться большого размера. Поэтому данный метод эффективен, только если битовый вектор помещается в памяти целиком, что возможно лишь для относительно небольших дисков. Например, диск размером 4 Гбайт с блоками по 4 Кбайт нуждается в таблице размером 128 Кбайт для управления свободными блоками. Иногда, если битовый вектор становится слишком большим, для ускорения поиска в нем его разбивают на регионы и организуют резюмирующие структуры данных, содержащие сведения о количестве свободных блоков для каждого региона.
Учет при помощи организации связного списка.Другой подход - связать в список все свободные блоки, размещая указатель на первый свободный блок в специально отведенном месте диска, попутно кэшируя в памяти эту информацию.
Подобная схема не всегда эффективна. Для трассирования списка нужно выполнить много обращений к диску. Однако, к счастью, нам необходим, как правило, только первый свободный блок.
Иногда прибегают к модификации подхода связного списка, организуя хранение адресов n свободных блоков в первом свободном блоке. Первые n-1 этих блоков действительно используются. Последний блок содержит адреса других n блоков и т. д.
Существуют и другие методы, например, свободное пространство можно рассматривать как файл и вести для него соответствующий индексный узел.
Размер блока.Размер логического блока играет важную роль. В некоторых системах (Unix) он может быть задан при форматировании диска. Небольшой размер блока будет приводить к тому, что каждый файл будет содержать много блоков. Чтение блока осуществляется с задержками на поиск и вращение, таким образом, файл из многих блоков будет читаться медленно. Большие блоки обеспечивают более высокую скорость обмена с диском, но из-за внутренней фрагментации (каждый файл занимает целое число блоков, и в среднем половина последнего блока пропадает) снижается процент полезного дискового пространства.
Для систем со страничной организацией памяти характерна сходная проблема с размером страницы.
Проведенные исследования показали, что большинство файлов имеют небольшой размер. Например, в Unix приблизительно 85% файлов имеют размер менее 8 Кбайт и 48% - менее 1 Кбайта.
Можно также учесть, что в системах с виртуальной памятью желательно, чтобы единицей пересылки диск-память была страница (наиболее распространенный размер страниц памяти - 4 Кбайта). Отсюда обычный компромиссный выбор блока размером 512 байт, 1 Кбайт, 2 Кбайт, 4 Кбайт.
12.4. Структура файловой системы на диске
Рассмотрение методов работы с дисковым пространством дает общее представление о совокупности служебных данных, необходимых для описания файловой системы. Структура служебных данных типовой файловой системы, например Unix, на одном из разделов диска, таким образом, может состоять из четырех основных частей (рис. 12.5).

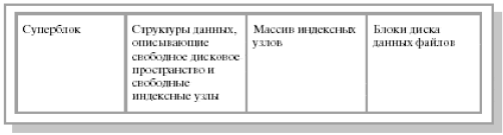

Рис. 12.5. Примерная структура файловой системы на диске
В начале раздела находится суперблок, содержащий общее описание файловой системы, например:
- тип файловой системы;
- размер файловой системы в блоках;
- размер массива индексных узлов;
- размер логического блока.
Описанные структуры данных создаются на диске в результате его форматирования (например, утилитами format, makefs и др.). Их наличие позволяет обращаться к данным на диске как к файловой системе, а не как к обычной последовательности блоков.
В файловых системах современных ОС для повышения устойчивости поддерживается несколько копий суперблока. В некоторых версиях Unix суперблок включал также и структуры данных, управляющие распределением дискового пространства, в результате чего суперблок непрерывно подвергался модификации, что снижало надежность файловой системы в целом. Выделение структур данных, описывающих дисковое пространство, в отдельную часть является более правильным решением.
Массив индексных узлов (ilist) содержит список индексов, соответствующих файлам данной файловой системы. Размер массива индексных узлов определяется администратором при установке системы. Максимальное число файлов, которые могут быть созданы в файловой системе, определяется числом доступных индексных узлов.
В блоках данных хранятся реальные данные файлов. Размер логического блока данных может задаваться при форматировании файловой системы. Заполнение диска содержательной информацией предполагает использование блоков хранения данных для файлов директорий и обычных файлов и имеет следствием модификацию массива индексных узлов и данных, описывающих пространство диска. Отдельно взятый блок данных может принадлежать одному и только одному файлу в файловой системе.
12.5. Реализация директорий
Как уже говорилось, директория или каталог - это файл, имеющий вид таблицы и хранящий список входящих в него файлов или каталогов. Основная задача файлов-директорий - поддержка иерархической древовидной структуры файловой системы. Запись в директории имеет определенный для данной ОС формат, зачастую неизвестный пользователю, поэтому блоки данных файла-директории заполняются не через операции записи, а при помощи специальных системных вызовов (например, создание файла).
Для доступа к файлу ОС использует путь (pathname), сообщенный пользователем. Запись в директории связывает имя файла или имя поддиректории с блоками данных на диске (рис. 12.6). В зависимости от способа выделения файлу блоков диска (см. лекцию 8) эта ссылка может быть номером первого блока или номером индексного узла. В любом случае обеспечивается связь символьного имени файла с данными на диске.
Рис. 12.6. Реализация директорий
Когда система открывает файл, она ищет его имя в директории. Затем из записи в директории или из структуры, на которую запись в директории указывает, извлекаются атрибуты и адреса блоков файла на диске. Эта информация помещается в системную таблицу в главной памяти. Все последующие ссылки на данный файл используют эту информацию. Атрибуты файла можно хранить непосредственно в записи в директории, как показано на рис. 12.6. Однако для организации совместного доступа к файлам удобнее хранить атрибуты в индексном узле, как это делается в Unix.
Рассмотрим несколько конкретных примеров.
Примеры реализации директорий в некоторых ОС.
Директории в ОС MS-DOS.В ОС MS-DOS типовая запись в директории имеет вид, показанный на рис. 12.7.
Рис. 12.7. Вариант записи в директории MS-DOS
В ОС MS-DOS, как и в большинстве современных ОС, директории могут содержать поддиректории (специфицируемые битом атрибута), что позволяет конструировать произвольное дерево директорий файловой системы.
Номер первого блока используется в качестве индекса в таблице FAT. Далее по цепочке в этой таблице могут быть найдены остальные блоки.
Директории в ОС Unix.Структура директории проста. Каждая запись содержит имя файла и номер его индексного узла (рис. 12.8). Вся остальная информация о файле (тип, размер, время модификации, владелец и т.д. и номера дисковых блоков) находится в индексном узле.
Рис. 12.8. Вариант записи в директории Unix
В более поздних версиях Unix форма записи претерпела ряд изменений, например, имя файла описывается структурой. Однако суть осталась прежней.
Поиск в директории.Список файлов в директории обычно не является упорядоченным по именам файлов. Поэтому правильный выбор алгоритма поиска имени файла в директории имеет большое влияние на эффективность и надежность файловых систем.
Линейный поиск.Существует несколько стратегий просмотра списка символьных имен. Простейшей из них является линейный поиск. Директория просматривается с самого начала, пока не встретится нужное имя файла. Хотя это наименее эффективный способ поиска, оказывается, что в большинстве случаев он работает с приемлемой производительностью. Например, авторы Unix утверждали, что линейного поиска вполне достаточно. По-видимому, это связано с тем, что на фоне относительно медленного доступа к диску некоторые задержки, возникающие в процессе сканирования списка, несущественны.
Метод прост, но требует временных затрат. Для создания нового файла вначале нужно проверить директорию на наличие такого же имени. Затем имя нового файла вставляется в конец директории (если, разумеется, файл с таким же именем в директории не существует, в противном случае нужно информировать пользователя). Для удаления файла нужно также выполнить поиск его имени в списке и пометить запись как неиспользуемую.
Реальный недостаток данного метода - последовательный поиск файла. Информация о структуре директории используется часто, и неэффективный способ поиска будет заметен пользователями. Можно свести поиск к бинарному, если отсортировать список файлов. Однако это усложнит создание и удаление файлов, так как требуется перемещение большого объема информации.
Хеш-таблица.Хеширование - другой способ, который может использоваться для размещения и последующего поиска имени файла в директории. В данном методе имена файлов также хранятся в каталоге в виде линейного списка, но дополнительно используется хеш-таблица. Хеш-таблица, точнее построенная на ее основе хеш-функция, позволяет по имени файла получить указатель на имя файла в списке. Таким образом, можно существенно уменьшить время поиска.
В результате хеширования могут возникать коллизии, то есть ситуации, когда функция хеширования, примененная к разным именам файлов, дает один и тот же результат. Обычно имена таких файлов объединяют в связные списки, предполагая в дальнейшем осуществление в них последовательного поиска нужного имени файла. Выбор подходящего алгоритма хеширования позволяет свести к минимуму число коллизий. Однако всегда есть вероятность неблагоприятного исхода, когда непропорционально большому числу имен файлов функция хеширования ставит в соответствие один и тот же результат. В таком случае преимущество использования этой схемы по сравнению с последовательным поиском практически утрачивается.
12.6. Другие методы поиска
Помимо описанных методов поиска имени файла, в директории существуют и другие. В качестве примера можно привести организацию поиска в каталогах файловой системы NTFS при помощи так называемого В-дерева, которое стало стандартным способом организации индексов в системах баз данных (см. [Олифер В.Г., Олифер Н.А., 2001]).
12.7. Монтирование файловых систем
Так же как файл должен быть открыт перед использованием, и файловая система, хранящаяся на разделе диска, должна быть смонтирована, чтобы стать доступной процессам системы.
Функция mount (монтировать) связывает файловую систему из указанного раздела на диске с существующей иерархией файловых систем, а функция umount: (демонтировать) выключает файловую систему из иерархии. Функция mount, таким образом, дает пользователям возможность обращаться к данным в дисковом разделе как к файловой системе, а не как к последовательности дисковых блоков.
Процедура монтирования состоит в следующем. Пользователь (в Unix это суперпользователь) сообщает ОС имя устройства и место в файловой структуре (имя пустого каталога), куда нужно присоединить файловую систему (точка монтирования) (рис. 12.9 и рис. 12.10). Например, в ОС Unix библиотечный вызов mount имеет вид:
Mount (special pathname, directory pathname, options);
где special pathname - имя специального файла устройства (в общем случае - имя раздела), соответствующего дисковому разделу с монтируемой файловой системой,
directory pathname -каталог в существующей иерархии, где будет монтироваться файловая система (другими словами, точка или место монтирования),
options указывает, следует ли монтировать файловую систему "только для чтения" (при этом не будут выполняться такие функции, как write и create, которые производят запись в файловую систему). Затем ОС должна убедиться, что устройство содержит действительную файловую систему ожидаемого формата с суперблоком, списком индексов и корневым индексом.
Некоторые ОС осуществляют монтирование автоматически, как только встретят диск в первый раз (жесткие диски на этапе загрузки, гибкие - когда они вставлены в дисковод), ОС ищет файловую систему на устройстве. Если файловая система на устройстве имеется, она монтируется на корневом уровне, при этом к цепочке имен абсолютного имени файла (pathname) добавляется буква раздела.
Рис. 12.9. Две файловые системы до монтирования
Рис. 12.10. Общая файловая система после монтирования
Ядро поддерживает таблицу монтирования с записями о каждой смонтированной файловой системе. В каждой записи содержится информация о вновь смонтированном устройстве, о его суперблоке и корневом каталоге, а также сведения о точке монтирования. Для устранения потенциально опасных побочных эффектов число линков (см. следующий раздел) к каталогу - точке монтирования - должно быть равно 1. Занесение информации в таблицу монтирования производится немедленно, поскольку может возникнуть конфликт между двумя процессами. Например, если монтирующий процесс приостановлен для открытия устройства или считывания суперблока файловой системы, а тем временем другой процесс может попытаться смонтировать файловую систему.
Наличие в логической структуре файлового архива точек монтирования требует аккуратной реализации алгоритмов, осуществляющих навигацию по каталогам. Точку монтирования можно пересечь двумя способами: из файловой системы, где производится монтирование, в файловую систему, которая монтируется (в направлении от глобального корня к листу), и в обратном направлении. Алгоритмы поиска файлов должны предусматривать ситуации, в которых очередной компонент пути к файлу является точкой монтирования, когда вместо анализа индексного узла очередной директории приходится осуществлять обработку суперблока монтированной системы.
Связывание файлов.Иерархическая организация, положенная в основу древовидной структуры файловой системы современных ОС, не предусматривает выражения отношений, в которых потомки связываются более чем с одним предком. Такая негибкость частично устраняется возможностью реализации связывания файлов или организации линков (link).
Ядро позволяет пользователю связывать каталоги, упрощая написание программ, требующих пересечения дерева файловой системы (рис. 12.11). Часто имеет смысл хранить под разными именами одну и ту же команду (выполняемый файл). Например, выполняемый файл традиционного текстового редактора ОС Unix vi обычно может вызываться под именами ex, edit, vi, view и vedit файловой системы. Соединение между директорией и разделяемым файлом называется "связью" или "ссылкой" (link). Дерево файловой системы превращается в циклический граф.
Это удобно, но создает ряд дополнительных проблем.
Рис. 12.11. Структура файловой системы с возможностью связывания файла с новым именем
Простейший способ реализовать связывание файла - просто дублировать информацию о нем в обеих директориях. При этом, однако, может возникнуть проблема совместимости в случае, если владельцы этих директорий попытаются независимо друг от друга изменить содержимое файла. Например, в ОС СР/М запись в директории о файле непосредственно содержит адреса дисковых блоков. Поэтому копии тех же дисковых адресов должны быть сделаны и в другой директории, куда файл линкуется. Если один из пользователей что-то добавляет к файлу, новые блоки будут перечислены только у него в директории и не будут "видны" другому пользователю.
Проблема такого рода может быть решена двумя способами. Первый из них - так называемая жесткая связь (hard link). Если блоки данных файла перечислены не в директории, а в небольшой структуре данных (например, в индексном узле), связанной собственно с файлом, то второй пользователь может связаться непосредственно с этой, уже существующей структурой.
Альтернативное решение - создание нового файла, который содержит путь к связываемому файлу. Такой подход называется символической линковкой (soft или symbolic link). При этом в соответствующем каталоге создается элемент, в котором имени связи сопоставляется некоторое имя файла (этот файл даже не обязан существовать к моменту создания символической связи). Для символической связи может создаваться отдельный индексный узел и даже заводиться отдельный блок данных для хранения потенциально длинного имени файла.
Каждый из этих методов имеет свои минусы. В случае жесткой связи возникает необходимость поддержки счетчика ссылок на файл для корректной реализации операции удаления файла. Например, в Unix такой счетчик является одним из атрибутов, хранящихся в индексном узле. Удаление файла одним из пользователей уменьшает количество ссылок на файл на 1. Реальное удаление файла происходит, когда число ссылок на файл становится равным 0.
В случае символической линковки такая проблема не возникает, так как только реальный владелец имеет ссылку на индексный узел файла. Если собственник удаляет файл, то он разрушается, и попытки других пользователей работать с ним закончатся провалом. Удаление символического линка на файл никак не влияет. Проблема организации символической связи - потенциальное снижение скорости доступа к файлу. Файл символического линка хранит путь к файлу, содержащий список вложенных директорий, для прохождения по которому необходимо осуществить несколько обращений к диску.
Символический линк имеет то преимущество, что он может использоваться для организации удобного доступа к файлам удаленных компьютеров, если, например, добавить к пути сетевой адрес удаленной машины.
Циклический граф - структура более гибкая, нежели простое дерево, но работа с ней требует большой аккуратности. Поскольку теперь к файлу существует несколько путей, программа поиска файла может найти его на диске несколько раз. Простейшее практическое решение данной проблемы - ограничить число директорий при поиске. Полное устранение циклов при поиске - довольно трудоемкая процедура, выполняемая специальными утилитами и связанная с многократной трассировкой директорий файловой системы.
12.8. Кооперация процессов при работе с файлами
Когда различные пользователи работают вместе над проектом, они часто нуждаются в разделении файлов.
Разделяемый файл - разделяемый ресурс. Как и в случае любого совместно используемого ресурса, процессы должны синхронизировать доступ к совместно используемым файлам, каталогам, чтобы избежать тупиковых ситуаций, дискриминации отдельных процессов и снижения производительности системы.
Например, если несколько пользователей одновременно редактируют какой-либо файл и не принято специальных мер, то результат будет непредсказуем и зависит от того, в каком порядке осуществлялись записи в файл. Между двумя операциями read одного процесса другой процесс может модифицировать данные, что для многих приложений неприемлемо. Простейшее решение данной проблемы - предоставить возможность одному из процессов захватить файл, то есть блокировать доступ к разделяемому файлу других процессов на все время, пока файл остается открытым для данного процесса. Однако это было бы недостаточно гибко и не соответствовало бы характеру поставленной задачи.
Рассмотрим вначале грубый подход, то есть временный захват пользовательским процессом файла или записи (части файла между указанными позициями).
Системный вызов, позволяющий установить и проверить блокировки на файл, является неотъемлемым атрибутом современных многопользовательских ОС. В принципе, было бы логично связать синхронизацию доступа к файлу как к единому целому с системным вызовом open (т.е., например, открытие файла в режиме записи или обновления могло бы означать его монопольную блокировку соответствующим процессом, а открытие в режиме чтения - совместную блокировку). Так поступают во многих операционных системах (начиная с ОС Multics). В ОС Unix это не так, что имеет исторические причины.
В первой версии системы Unix, разработанной Томпсоном и Ричи, механизм захвата файла отсутствовал. Применялся очень простой подход к обеспечению параллельного (от нескольких процессов) доступа к файлам: система позволяла любому числу процессов одновременно открывать один и тот же файл в любом режиме (чтения, записи или обновления) и не предпринимала никаких синхронизационных действий. Вся ответственность за корректность совместной обработки файла ложилась на использующие его процессы, и система даже не предоставляла каких-либо особых средств для синхронизации доступа процессов к файлу. Однако впоследствии для того, чтобы повысить привлекательность системы для коммерческих пользователей, работающих с базами данных, в версию V системы были включены механизмы захвата файла и записи, базирующиеся на системном вызове fcntl.
Допускается два варианта синхронизации: с ожиданием, когда требование блокировки может привести к откладыванию процесса до того момента, когда это требование может быть удовлетворено, и без ожидания, когда процесс немедленно оповещается об удовлетворении требования блокировки или о невозможности ее удовлетворения в данный момент.
Установленные блокировки относятся только к тому процессу, который их установил, и не наследуются процессами-потомками этого процесса. Более того, даже если некоторый процесс пользуется синхронизационными возможностями системного вызова fcntl, другие процессы по-прежнему могут работать с тем файлом без всякой синхронизации. Другими словами, это дело группы процессов, совместно использующих файл, - договориться о способе синхронизации параллельного доступа.
Более тонкий подход заключается в прозрачной для пользователя блокировке отдельных структур ядра, отвечающих за работу с файлами части пользовательских данных. Например, в ОС Unix во время системного вызова, осуществляющего ту или иную операцию с файлом, как правило, происходит блокирование индексного узла, содержащего адреса блоков данных файла. Может показаться, что организация блокировок или запрета более чем одному процессу работать с файлом во время выполнения системного вызова является излишней, так как в подавляющем большинстве случаев выполнение системных вызовов и так не прерывается, то есть ядро работает в условиях невытесняющей многозадачности. Однако в данном случае это не совсем так. Операции чтения и записи занимают продолжительное время и лишь инициируются центральным процессором, а осуществляются по независимым каналам, поэтому установка блокировок на время системного вызова является необходимой гарантией атомарности операций чтения и записи. На практике оказывается достаточным заблокировать один из буферов кэша диска, в заголовке которого ведется список процессов, ожидающих освобождения данного буфера. Таким образом, в соответствии с семантикой Unix изменения, сделанные одним пользователем, немедленно становятся "видны" другому пользователю, который держит данный файл открытым одновременно с первым.
12.9. Примеры разрешения коллизий и тупиковых ситуаций
Логика работы системы в сложных ситуациях может проиллюстрировать особенности организации мультидоступа.
Рассмотрим в качестве примера образование потенциального тупика при создании связи (ink), когда разрешен совместный доступ к файлу [Олифер В.Г., Олифер Н.А., 2001].
Два процесса, выполняющие одновременно следующие функции:
процесс A: link("a/b/c/d","e/f/g"):
процесс В: link("e/f ',"a/b/c/d/ee");
могут зайти в тупик. Предположим, что процесс А обнаружил индекс файла "a/b/c/d" в тот самый момент, когда процесс В обнаружил индекс файла "e/f". Фраза "в тот же самый момент" означает, что системой достигнуто состояние, при котором каждый процесс получил искомый индекс. Когда же теперь процесс A попытается получить индекс файла "e/f", он приостановит свое выполнение до тех пор, пока индекс файла "f" не освободится. В то же время процесс B пытается получить индекс каталога "a/b/c/d" и приостанавливается в ожидании освобождения индекса файла"d". Процесс A будет удерживать заблокированным индекс, нужный процессу B, а процесс B, в свою очередь, будет удерживать заблокированным индекс, необходимый процессу A.
Для предотвращения этого классического примера взаимной блокировки в файловой системе принято, чтобы ядро освобождало индекс исходного файла после увеличения значения счетчика связей. Тогда, поскольку первый из ресурсов (индекс) свободен при обращении к следующему ресурсу, взаимной блокировки не происходит.
Поводов для нежелательной конкуренции между процессами много, особенно при удалении имен каталогов. Предположим, что один процесс пытается найти данные файла по его полному символическому имени, последовательно проходя компонент за компонентом, а другой процесс удаляет каталог, имя которого входит в путь поиска. Допустим, процесс A делает разбор имени "a/b/ c/d" и приостанавливается во время получения индексного узла для файла "c". Он может приостановиться при попытке заблокировать индексный узел или при попытке обратиться к дисковому блоку, где этот индексный узел хранится. Если процессу B нужно удалить связь для каталога с именем "c", он может приостановиться по той же самой причине, что и процесс A. Пусть ядро впоследствии решит возобновить процесс B раньше процесса A. Прежде чем процесс A продолжит свое выполнение, процесс B завершится, удалив связь каталога "c" и его содержимое по этой связи. Позднее процесс A попытается обратиться к несуществующему индексному узлу, который уже был удален. Алгоритм поиска файла, проверяющий в первую очередь неравенство значения счетчика связей> нулю, должен сообщить об ошибке.
Можно привести и другие примеры, которые демонстрируют необходимость тщательного проектирования файловой системы для ее последующей надежной работы.
12.10. Надежность файловой системы
Жизнь полна неприятных неожиданностей, а разрушение файловой системы зачастую более опасно, чем разрушение компьютера. Поэтому файловые системы должны разрабатываться с учетом подобной возможности. Помимо очевидных решений, например своевременное дублирование информации (backup), файловые системы современных ОС содержат специальные средства для поддержки собственной совместимости.
12.11. Целостность файловой системы
Важный аспект надежной работы файловой системы - контроль ее целостности. В результате файловых операций блоки диска могут считываться в память, модифицироваться и затем записываться на диск. Причем многие файловые операции затрагивают сразу несколько объектов файловой системы. Например, копирование файла предполагает выделение ему блоков диска, формирование индексного узла, изменение содержимого каталога и т.д. В течение короткого периода времени между этими шагами информация в файловой системе оказывается несогласованной.
И если вследствие непредсказуемой остановки системы на диске будут сохранены изменения только для части этих объектов (нарушена атомарность файловой операции), файловая система на диске может быть оставлена в несовместимом состоянии. В результате могут возникнуть нарушения логики работы с данными, например, появиться "потерянные" блоки диска, которые не принадлежат ни одному файлу и в то же время помечены как занятые, или, наоборот, блоки, помеченные как свободные, но в то же время занятые (на них есть ссылка в индексном узле) или другие нарушения.
В современных ОС предусмотрены меры, которые позволяют свести к минимуму ущерб от порчи файловой системы и затем полностью или частично восстановить ее целостность.
12.12. Порядок выполнения операций
Очевидно, что для правильного функционирования файловой системы значимость отдельных данных неравноценна. Искажение содержимого пользовательских файлов не приводит к серьезным (с точки зрения целостности файловой системы) последствиям, тогда как несоответствия в файлах, содержащих управляющую информацию (директории, индексные узлы, суперблок и т. п.), могут быть катастрофическими. Поэтому должен быть тщательно продуман порядок выполнения операций со структурами данных файловой системы.
