Канал Т1 может переносить 1,544 Мбит данных в секунду (основная единица услуги Тсагпег). Т1 делит ее на 24 канала и опрашивает каждый канат 8000 раз в секунду. Используя этот метод, Т1 одновременно передает по двухпроводной паре 24 потока данных.
При каждом обращении к каналу передается 8 битов. Так как все каналы опрашиваются 8 000 раз в секунду, скорость передачи составляет 64 Кбит/сек. Этот стандарт скорости называется DS-0. Скорость 1,544 Мбит/с известна как DS-1.
Канал со скоростью DS-1 может быть мультиплексирован, что обеспечит более высокие скорости передачи, обозначаемые DS-1C, DS-2, DS-3 и DS-4 (см. таблицу).
Обозначение Система Число Число речевых Скорость передачи
передачи каналов Т-1 каналов данных (Мбит/с)
DS-0 не применяется не применяется 1 0,064
DS-1 T1 1 24 1,544
DS-1C Т-1С 2 48 3,152
DS-2 T2 4 96 6,312
DS-3 T3 28 672 44,736
DS-4 T4 168 4032 274,760
Медные провода могут применяться для каналов Т1 и Т2. Однако ТЗ и Т4 требуют высокочастотной среды передачи, например микроволновой или оптоволоконной.
Выделенные линии ТЗ и Fractional T-3 обеспечивают передачу речи и данных со скоростью от 6 Мбит/с до 45 Мбит/с. Они обладают наибольшей пропускной способностью среди всех общедоступных сегодня линий. ТЗ и FT-3 разработаны для скоростной передачи значительных массивов данных между двумя точками. Линия ТЗ может заменить несколько линий T1.
Switched 56 — это коммутация каналов на линии DDS 56 Кбит/сек. Как местные, так и междугородные телефонные компании широко предлагают эту службу коммутируемой связи локальных сетей, передающую данные со скоростью 56 Кбит/с. Преимущество Switched 56 в том, что на используется только по мере необходимости, избавляя тем самым от обязательной оплаты выделенной линии. На каждом абоненте, работающем с этой службой, надо установить устройство CSU/DSU, которое может соединиться с другим абонентом Switched 56.
Тема № 24. «Цифровая сеть комплексных услуг».
Цифровая сеть комплексных услуг (ISDN) — это спецификация межсетевой цифровой связи, предназначенная для передачи:
· речи;
· данных:
· графики.
Разработчики ISDN ставили целью соединить дома и предприятия по медным телефонным проводам. Согласно первоначальному плану, реализация ISDN предусматривала преобразование существующих телефонных каналов связи из аналоговых в цифровые.
Служба Basic Rate ISDN (BRI) разделяет полную полосу пропускания на три канала передачи данных. Два из них имеют скорость 64 Кбит/с, а третий — 16 Кбит/с.
Каналы на 64 Кбит/с известны под названием В-канадов. Они могут передавать речь, данные и изображения. Медленный канал, на 16 Кбит/с, называется D-каналом. D-канал предназначен для передачи управляющих сигналов и служебной информации. Служба BRI называется 2B+D.
Компьютер, подключенный к службе ISDN, может совместно использовать оба В-канала для пересылки данных с общей скоростью 128 Кбит/с. Если обе конечные станции поддерживают сжатие данных, может быть достигнута и значительно большая пропускная способность.
Служба Primary Rate ISDN (PRI) использует всю полосу пропускания линии Т1, обеспечивая 23 В-канала на 64 Кбит/с и один D-канал также со скоростью 64 Кбит/с. D-канал используется только для управления и передачи служебной информации.
Если Вы планируете использовать ISDN, прежде всего (в зависимости от необходимой пропускной способности) выберите подходящую службу: Basic Rate или Primary Rate. Сегодня ISDN повсеместно вытесняет общедоступную коммутируемую телефонную сеть и, по существу, является коммутируемой службой. Она не предназначена для круглосуточной непрерывной связи двух точек (как Т1) или для предоставления полосы пропускания по требованию (как frame relay).
Тема № 25. «Сети Х.25».
Х.25 — это набор протоколов для сетей с коммутацией пакетов. Сети с коммутацией пакетов были созданы на основе служб коммутации, первоначальное назначение которых — подключить удаленные терминалы к мэйнфреймам и хост-системам.

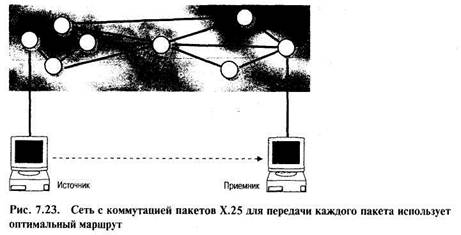

Чтобы обеспечить оптимальную маршрутизацию сети с коммутацией пакетов, Х.25 использует доступные в данный момент коммутаторы, линии связи и маршруты. Поскольку эти компоненты (коммутаторы, линии связи и маршруты) часто меняются (они зависят от текущих сетевых условий), на схемах их иногда обозначают в виде облаков. Облака указывают на изменчивую ситуацию, на то, что в сети нет стандартного набора линий связи.
Первые сети Х.25 осуществляли передачу данных по телефонным линиям. При передаче по этой ненадежной среде возникало большое количество ошибок, поэтому в Х.25 были введены мощные средства их контроля. Из-за повторных передач (при наличии ошибок) сеть работала довольно медленно.
Современный набор протоколов Х.25 определяет интерфейс между хост-компьютером синхронного пакетного режима или другим устройством и общедоступной сетью передачи данных (PDN) через выделенный, или арендуемый, канал связи. Этот интерфейс в действительности является интерфейсом терминального оборудования/ коммуникационного оборудования (DTE/DCE).
Примерами терминального оборудования (DTE) могут быть: хост-компьютер с интерфейсом Х.25;
устройство сборки/разборки пакетов (PAD), которое принимает асинхронный поток символов от низкоскоростного терминала и собирает их в пакеты для передачи по сети. PAD также разбирает паке™, принятые из сети, чтобы посимвольно передать данные на терминал; мост между PDN и ЛВС или ГВС.

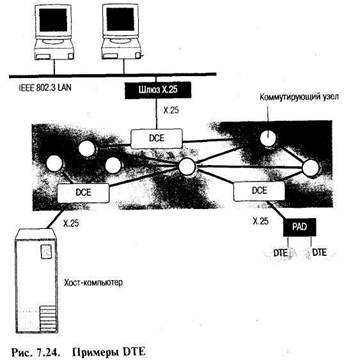

Для всех этих примеров компонентом DCE интерфейса DTE/DCE служит общедоступная сеть передачи данных (PDN). На рисунке 7.24 Вы видите примеры DTE.
Тема № 26. «Сети Frame Relay. Технология АТМ».
1. Технология АТМ
2. Сети Frame Relay
Асинхронный режим передачи (ATM) — это усовершенствованная технология коммутации пакетов, которая обеспечивает высокоскоростную передачу пакетов фиксированной длины через широкополосные и узкополосные локальные или глобальные сети. ATM способна передавать:
· речь;
· данные:
· факсимильные сообщения;
· видео реального времени;
· аудиосигналы качества CD;
· мультимегабитные потоки данных.

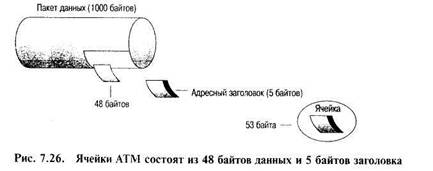

ATM — это широкополосный метод ретрансляции ячеек, при котором данные передаются ячейками фиксированной длины (по 53 байта). Ячейки содержат 48 байтов — собственно передаваемые данные и 5 дополнительных байтов — заголовок ATM. Например, передавая 1000-байтный пакет, ATM разобьет его на 21 кадр и поместит каждый кадр в ячейку. Результат — передача стандартных, единообразных пакетов.
Сетевое оборудование может коммутировать, маршрутизировать и перемещать пакеты фиксированного размера быстрее, чем пакеты произвольного размера. А ячейки стандартного размера позволяют более эффективно использовать буферы и сокращают время на свою обработку. Одинаковый размер ячеек упрощает планирование необходимой полосы пропускания.
Теоретически пропускная способность ATM может достичь 1,2 Гбнта в секунду. В настоящее время, однако, скорость ATM ограничивается скоростью оптоволоконного кабеля, которая не превышает 622 Мбит/с. Большинство серийных плат ATM будет передавать данные со скоростью около 155 Мбит/с.
Например, ATM со скоростью 622 Мбит/с передает полное собрание Британской энциклопедии (The Encyclopedia Britannica), включая иллюстрации, меньше чем за одну секунду. Если передавать эти же данные, используя модем на 2400 бод, операция займет больше двух дней.
Примерно с одинаковой скоростью ATM может работать как в Л ВС, так и в глобальных сетях. Для реализации ATM на больших пространствах обычно прибегают к услугам коммуникационных компаний. При этом создается однородная среда, которая сводит «на нет» концепцию медленных ГВС и различие технологий в локальных и глобальных сетях.
В настоящее время компоненты ATM производятся узким кругом поставщиков. Вся аппаратура в сети ATM должна быть ATM-совместимой. Поэтому реализация ATM в существующих условиях требует массовой замены оборудования. Это одна из причин сравнительно медленного распространения ATM.
