Совместимость или интегрируемость означает, что сеть способна включать в себя самое разнообразное программное и аппаратное обеспечение, то есть в ней могут сосуществовать различные операционные системы, поддерживающие разные стеки коммуникационных протоколов, и работать аппаратные средства и приложения от разных производителей. Сеть, состоящая из разнотипных элементов, называется неоднородной или гетерогенной, а если гетерогенная сеть работает без проблем, то она является интегрированной. Основной путь построения интегрированных сетей - использование модулей, выполненных в соответствии с открытыми стандартами и спецификациями.
· Качество работы сети характеризуют следующие свойства: производительность, надежность, совместимость, управляемость, защищенность, расширяемость и масштабируемость.
· Существуют два основных подхода к обеспечению качества работы сети. Первый - состоит в том, что сеть гарантирует пользователю соблюдение некоторой числовой величины показателя качества обслуживания. Например, сети frame relay и АТМ могут гарантировать пользователю заданный уровень пропускной способности. При втором подходе (best effort) сеть старается по возможности более качественно обслужить пользователя, но ничего при этом не гарантирует.
· К основным характеристикам производительности сети относятся: время реакции, которое определяется как время между возникновением запроса к какому-либо сетевому сервису и получением ответа на него; пропускная способность, которая отражает объем данных, переданных сетью в единицу времени, и задержка передачи, которая равна интервалу между моментом поступления пакета на вход какого-либо сетевого устройства и моментом его появления на выходе этого устройства.
· Для оценки надежности сетей используются различные характеристики, в том числе: коэффициент готовности, означающий долю времени, в течение которого система может быть использована; безопасность, то есть способность системы защитить данные от несанкционированного доступа; отказоустойчивость - способность системы работать в условиях отказа некоторых ее элементов.
· Расширяемость означает возможность сравнительно легкого добавления отдельных элементов сети (пользователей, компьютеров, приложений, сервисов), наращивания длины сегментов сети и замены существующей аппаратуры более мощной.
· Масштабируемость означает, что сеть позволяет наращивать количество узлов и протяженность связей в очень широких пределах, при этом производительность сети не ухудшается.
· Прозрачность - свойство сети скрывать от пользователя детали своего внутреннего устройства, упрощая тем самым его работу в сети.
· Управляемость сети подразумевает возможность централизованно контролировать состояние основных элементов сети, выявлять и разрешать проблемы, возникающие при работе сети, выполнять анализ производительности и планировать развитие сети.
· Совместимость означает, что сеть способна включать в себя самое разнообразное программное и аппаратное обеспечение.
Тема №4: «Типы сетевых кабелей»
1. Коаксиальный кабель.
2. Витая пара.
3. Оптоволокно.
Существуют различные типы кабелей. Всего их примерно насчитывается более 2000 видов.
Среди всех выделяют 3 основных вида:
¾ Коаксиальный;
¾ Витая пара;
¾ Оптоволокно.
Не так давно коаксиальный кабель был самым распространенным типом кабеля. Это объясняется двумя причинами: во-первых, он был относительно недорогим, легким, гибким и удобным в применении; во-вторых, широкая популярность коаксиального кабеля привела к тому, что он стал безопасным и простым в установке.
Самый простой коаксиальный кабель состоит из медной жилы, изоляции, ее окружающей, экрана в виде металлической оплетки и внешней оболочки.
Если кабель кроме металлической оплетки имеет и слой «фольги», он называется кабелем с двойной экранизацией. При наличии сильных помех можно воспользоваться кабелем с учетверенной экранизацией, он состоит из двойного слоя фольги и двойного слоя металлической оплетки.
Рис. Структура коаксиального кабеля.
Оплетка, ее называют экраном, защищает передаваемые по кабелям данные, поглощая внешние электромагнитные сигналы, называемые помехами или шумом, таким образом, экран не позволяет помехам исказить данные.
Электрические сигналы передаются по жиле. Жила – это один провод или пучок проводов. Жила изготавливается, как правило, из меди.
Проводящая жила и металлическая оплетка не должны соприкасаться, иначе произойдет короткое замыкание и помехи исказят данные.
Коаксиальный кабель более помехоустойчивый, затухание сигнала в нем меньше, чем в витой паре.
Затухание – это уменьшение величины сигнала при его перемещении по кабелю.
Типы коаксиальных кабелей:
¾ Толстый;
¾ Тонкий.
Тонкий коаксиальный кабель – гибкий кабель диаметром около 5 мм. Он применим практически для любого типа сетей. Подключается непосредственно к плате сетевого адаптера с помощью Т-коннектора.

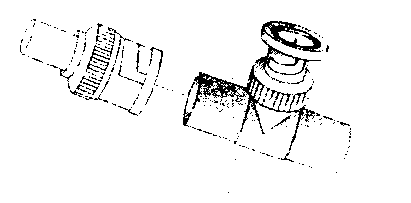

Рис. Т-коннектор
У кабеля разъемы называются BNC коннекторы. Тонкий коаксиальный кабель способен передавать сигнал на расстоянии 185 м, без его замедленного затухания.
Тонкий коаксиальный кабель относится к группе, которая называется семейством RG– 58. Основная отличительная особенность этого семейства медная жила.
RG 58/U – сплошная медная жила.
RG 58/U – переплетенные провода.
RG 58 C/U- военный стандарт.
RG 59 – используется для широкополосной передачи.
RG 62 – используется в сетях Archet.
Толстый коаксиальный кабель относительно жесткий кабель с диаметром около 1 см. Иногда его называют стандартом Ethernet, потому что этот тип кабеля был предназначен для данной сетевой архитектуры. Медная жила этого кабеля толще, чем у тонкого кабеля, поэтому он передает сигналы дальше. Для подключения к толстому кабелю применяют специальное устройство трансивер.
Трансивер снабжен специальным коннектором, который называется «зуб вампира» или пронзающий ответвитель.
Он проникает через изоляционный слой и вступает в контакт с проводящей жилой.
Чтобы подключить трансивер к сетевому адаптеру надо кабель трансивера подключить к коннекторы AUI – порта к сетевой плате.
