RAID 15

RAID 10

RAID6. Data Disks With Two Independent Distributed Parity Schemes - отказоустойчивый массив независимых дисков с двумя независимыми распределенными схемами четности.

RAID 5. Block Striping with Stripped Parity - Отказоустойчивый массив независимых дисков с распределенной четностью.

Этот уровень похож на RAID 4, но в отличие от него, четность распределяется циклически по всем дискам массива. Это изменение позволяет увеличить производительность записи небольших объемов данных в многозадачных системах.

Скорость записи данных в массивах типа RAID 5 ниже, чем у одиночного диска ввиду необходимости расчета и записи данных четности.

Чтение же данных происходит значительно быстрее поскольку перемещение головок накопителей происходит одновременно, а количество данных, которые можно прочесть увеличивается.

Данные разбиваются на блочном уровне, аналогично RAID 5, но в дополнение к предыдущей архитектуре, используется двойная схема четности для повышения отказоустойчивости. Этот уровень RAID является устойчивым к двойным отказам. Однако при выполнении логической записи реально происходит шесть обращений к диску, что значительно увеличивает время обработки одного запроса.

Современные RAID контроллеры позволяют комбинировать различные уровни RAID. Таким образом, можно реализовать системы, которые объединяют в себе достоинства различных уровней, а также системы с большим количеством дисков. Обычно это комбинация нулевого уровня (stripping) и какого-либо отказоустойчивого уровня.

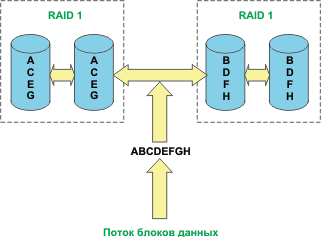

RAID 10 - отказоустойчивый массив с дублированием и параллельной обработкой.

Эта архитектура представляет собой массив типа RAID 0, сегментами которого являются массивы RAID 1. Он объединяет в себе очень высокую отказоустойчивость и производительность.

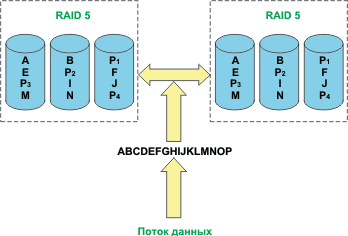

RAID 15. В системах данного типа (например, Winchester Systems) используются дублированные массивы RAID 5. За счет этого обеспечивается работоспособность системы при отказе, как минимум, трех накопителей (в наилучшем варианте работоспособность массива сохраняется при отказе 50% + 1 дисковод).

Сравнительные характеристики

Из всех вариантов можно сделать вывод, что каждый из уровней RAID имеет свою область применения. Некоторые обеспечивают максимальную скорость, некоторые - высокую надежность, некоторые - низкую стоимость хранения данных. Если объединить все рассмотренные уровни, то можно изобразить треугольную диаграмму, изображенную на рисунке.

Из этой диаграммы легко видеть, что самым оптимальным выбором служит RAID 5.
