Фотоцилиндр

Узел закрепления изображения.

Узел переноса изображения.

Блока лазерного сканирования.

Устройство лазерного принтера

В основе работы любого современного лазерного принтера лежит фотоэлектрический принцип ксерографии. Исходя из этого метода все лазерные принтеры конструктивно состоят из трех основных частей (узлов):

Под узлом переноса изображения обычно понимают картридж лазерного принтера и ролик переноса заряда (Transfer roller) в самом принтере. Вместо лазерного сканирования в некоторых принтерах применяется светодиодное сканирование. Функции теже, только роль лазера выполняют светодиоды.

Для примера рассмотрим лазерный принтер НР LaserJet 1200 (рис 1.). Модель довольно удачную и хорошо зарекомендовавшую себя большим сроком службы, удобством и надежностью.

Мы печатаем, на каком-либо материале (в основном бумага), и за отправку в «жерло» принтера отвечает — узел подачи бумаги. Как правило, он делится на два типа конструктивно отличающиеся от друга. Механизм подачи из нижнего лотка, называется — Tray 1, а механизм подачи из верхнего (обходного) — Tray 2. Несмотря на конструктивные отличия в своем составе они имеют (см. рис. 3):

- Ролик захвата бумаги — нужен для затягивания бумаги в принтер,

- Блока тормозной площадки и сепаратора, необходимого для разделения и захвата только одного листа бумаги.

- Непосредственно в формировании изображения участвуют картридж принтера (рис. 4) и блок лазерного сканирования.

Картридж для лазерных принтеров состоит из трех основных элементов (см. рис. 4):

- Фотоцилиндра,

- Вала предварительного заряда,

- Магнитного вала.

Фотоцилиндр(ОРС- organic photoconductive drum), или также фотобарабан, представляет собой алюминиевый вал с нанесенным на него тонким слоем фоточуствительного материала, который дополнительно покрыт защитным слоем. Раньше фотоцилиндры делали на основе селена, поэтому их еще называли селеновыми валами, сейчас их делают на основе фоточуствительных органических соединений, но их старое название по прежнему широко используется.

Основное свойство фотоцилиндра– изменять проводимость под действием света. Что это значит? Если фотоцилиндру придать какой либо заряд, то он будет оставаться заряженным довольно долгое время, однако если его поверхность засветить, то в местах засвети проводимость фото покрытия резко увеличивается (уменьшается сопротивление), заряд «стекает» с поверхности фотоцилиндра через проводящий внутренний слой ив этом месте появится нейтрально заряженная область.

Рис. 2 Лазерный принтер НР 1200 со снятой облицовкой.

Цифрами обозначены: 1 — Картридж; 2 — Узел переноса изображения; 3 — Узел закрепления изображения (печка).

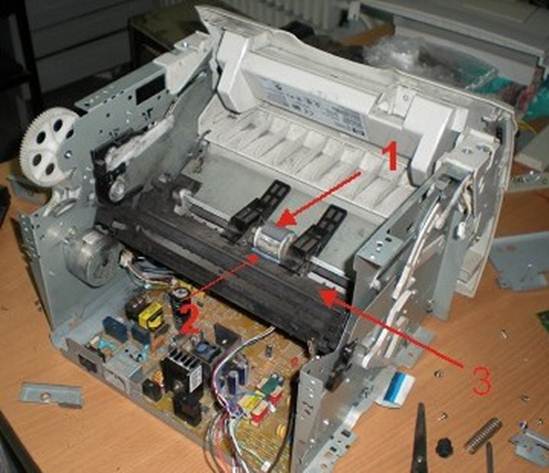

Рис. 3 Узел подачи бумаги Tray 2, вид с тыльной стороны.

1 — Ролик захвата бумаги; 2 — Тормозящая площадка (голубая полоска) с сепаратором (на фотографии не виден); 3 — Ролик переноса заряда (transfer roller), передающий бумаге статический заряд.

Рис. 4 Картридж лазерного принтера в разобранном состоянии.

1- Фотоцилиндр; 2- Вал предварительного заряда; 3- Магнитный вал.
