Концепція архітектури відкритих систем - основа для побудови СВО

На основі аналізу ієрархічних розподілених інформаційно-керуючих систем, що розробляються в багатьох країнах, Міжнародна організація по стандартизації (БООТС) запропонувала і розвиває концепцію майбутніх систем, звану архітектурою відкритих систем (AIO). Згідно з цією концепцією стосовно до ІТТ створена еталонна модель взаємодії відкритих систем (ЭМВОС), яка визначає базу координації різних розробників систем і дозволяє ввести необхідні міжнародні стандарти. В даний час досить глибоко розроблені логічна і фізична структури відкритих систем.

Архітектуру можна визначити як концепцію зв'язку елементів складних систем, до числа яких відносяться і сучасні СІО. По своїй суті поняття «архітектура» відображає новизну у способі мислення розробників програмних і апаратних засобів при реалізації функцій СІО. Семантика слова «зв'язок» в словосполученні «архітектура зв'язку» більш ємна порівняно з традиційними уявленнями. Мова йде не тільки про зв'язку об'єкта, тобто. СІО з користувачем за допомогою програмних і апаратних засобів мережі, але і про організацію взаємодії самих програмних і апаратних засобів СІО, що забезпечують всі етапи перетворення інформації. З цієї точки зору СВО являє собою розподілену інформаційно-обчислювальне середовище (РІВС), що реалізується на практиці різноманітними програмними і апаратними засобами.
Складність і різноманіття функцій, які виконуються РІВС, призвели до ієрархічним поділу на групи і створення багаторівневої концепції мережі. Згідно з цією концепцією системи (елементи) РІВС діляться по вертикалі на ряд функціональних шарів, званих рівнями. Кожен рівень складається з об'єктів, виконує певну логічну функцію і забезпечує певний набір послуг (сервіс) для розташованого над ним рівня. Сукупність правил (процедур) взаємодії об'єктів однойменних рівнів називається протоколом.

Правила взаємодії об'єктів суміжних рівнів системи визначають міжрівневий інтерфейс. Кордону між рівнями доцільно встановлювати так, щоб взаємодія між рівнями було мінімальним (мінімум інформаційних зв'язків), а загальна кількість рівнів - порівняно невеликою. При цьому повинно виконуватися обмеження: зміни, які проводяться в межах одного рівня, не повинні вимагати перебудови суміжних рівнів, тобто слід забезпечувати повну автономність рівнів в плані їх інваріантності по відношенню до суміжних рівнів.

Таким чином, кожна РІВС представляється у вигляді логічно впорядкованих по вертикалі підсистем. Підсистеми, розташовані на деякому рівні, утворюють N-рівень РІВС. Об'єкти N-рівня взаємодіють між собою через з'єднання, створювані на (N-1)-рівні. За цим з'єднанням передаються масиви інформації, звані блоками. Завдяки цьому кожен (N-1)-рівень забезпечує послуги об'єктів N-рівня шляхом виконання завдань, пов'язаних з обміном інформацією між об'єктами N-рівня.

Кожному об'єкту в даному випадку може надаватися одне або декілька з'єднань з об'єктами того ж рівня (з'єднання типу «точка - точка» і «точка-багатоточка»). Використовуються три типу з'єднань: одностороннє (симплекс), почергове одностороннє (напівдуплекс) і двостороннє (дуплекс). Робота кожного з'єднання, розташованого на (N-1)-рівні, визначається протоколом цього рівня, якому відповідає набір правил і форматів для забезпечення обміну інформацією між взаємозалежними об'єктами.
Таким чином, вся ідеологія багаторівневої концепції ЭМВОС ґрунтується на передачу інформації між об'єктами різних рівнів РІВС, у зв'язку з чим функція обміну інформацією виявляється домінуючою і визначальною. Очевидно, що ці загальні припущення концепції справедливі і для СІО.

Значення ЭМВОС в тому, що вона вводить єдиний перелік понять і загальноприйнятий спосіб розподілу різних дій в мережі на рівні. Однак ЭМВОС не є стандартом протоколів для всіх рівнів: вона тільки дає рекомендації щодо того, де можуть бути розроблені стандарти по протоколах, але самі ці стандарти не потрапляють у сферу самої моделі.

Три нижніх рівня (з 1-го по 3-ї) визначають в основному процеси розподіленого обміну інформацією між територіально віддаленими об'єктами, а 4-й рівень відповідає транспортного процесу, який визначає процедури передачі інформації від системи-відправника до системи-одержувачу. Хоча ЭМВОС не дає ніяких формальних вказівок щодо способу і місця фізичної реалізації цих рівнів, вони практично повністю відповідають у функціональному, логічному і фізичному сенсі СІО. При цьому СВО перетворюється в інформаційно-технічну базу не тільки будь-який РІВС, але і будь-який ИВСКП, територіально розподіленої АСУ, що базується на її ресурси і т. д.

Прикладний рівень (7-й рівень ЭМВОС) є основним для AIO, так як інші рівні існують тільки для забезпечення його роботи. Завдання прикладного рівня - забезпечення взаємодії поміж прикладними процесами користувачів (метасистемы). Серед функцій цього забезпечення використовуються процеси обробки даних, файлів, текстів, мови в цифровій формі, графічних зображень, відеосигналів, вимірювальної інформації і т. д. Прикладний рівень ґрунтується на понятті прикладного процесу, під яким розуміється елемент системи, який здійснює змістовну обробку інформації. В СВО цей процес є джерелом або споживачем інформації. Наприклад, до прикладних процесів СВО можна віднести наступні: роботу оператора на пульті дистанційного терміналу, роботу програми, робота з даними, розташованими у віддаленій ЕОМ, збір інформації про стан об'єкта управління і передачу інформації про цілеспрямований вплив на цей об'єкт, звернення до розподіленої бази даних, спілкування абонентів з цифрового телефону і т. п.

згідно з класифікацією МОС прикладні процеси діляться на три категорії: адміністративне управління, що служить для координації логічних ресурсів РІВС, розташованих на всіх її рівнях; управління обробкою інформації, включаючи ініціацію і деинициацию прикладних процесів, динамічний розподіл ресурсів між процесами, обслуговування процедур відновлення нормальної роботи мережі після появи помилок і несправностей; обробку інформації, тобто безпосередньо виконання основних функцій, для яких створюється СІО.

Представницький рівень (6-й рівень ЭМВОС) призначений для перетворення інформації, пов'язаної з визначенням її форматів кодів і структур, які видаються на сеансовий рівень і у бік прикладного процесу. Крім того, на прикладному рівні можуть бути реалізовані такі перетворення інформації, як її стиснення і шифрування. Функції представницького рівня ґрунтуються на понятті віртуального пристрою (процесу), яке передбачає введення деякого узагальненого (гіпотетичного, умовного, уявного) універсального пристрою (процесу), що має стандартний набір параметрів і функціонує у відповідності з визначеними правилами. Необхідність введення віртуального пристрою (процесу) випливає з великого різноманіття видів і форм представлення інформації (це особливо відноситься до користувачам СВО). Є три основних типи віртуальних пристроїв (процесів): віртуальні термінал, файл і завдання. Функціями представницького рівня є перетворення інформації; управління її форматами; інтерпретація (виявлення семантичного змісту); з'єднання прикладних процесів з логічними каналами, наданими нижніми рівнями ЭМВОС.

Сеансовий рівень (5-й рівень ЭМВОС) забезпечує з'єднання, звані сеансами, безпосередньо між конкретної парою прикладних процесів. Сеансовий рівень забезпечує виконання двох видів функцій: обслуговування сеансів і обслуговування діалоговій форми передачі інформації. Сеансом прийнято називати послідовність (цикл) процедур діалогу об'єктів представницького рівня, здійснюваного через з'єднання, що знаходяться на сеансовому рівні.

При встановленні сеансу можуть бути визначено низку угод на цей сеанс, у тому числі угоди про спрямованості передачі (симплекс, напівдуплекс або дуплекс), коди символів розмірах вікна управління потоками, методи відновлення після відмов на транспортному рівні і т. д. Для взаємодіючих прикладних процесів, розташованих в одній і тій же системі, сеансовий рівень є нижнім. Тому транспортний, мережний, канальний і фізичний рівні необхідні для взаємодії тих прикладних процесів, які знаходяться в різних віддалених один від одного системах. Це дає підставу об'єднувати розгляд транспортного рівня з трьома нижніми рівнями ЭМВОС при вирішенні проблем управління СІО.
Крім того, необхідно відзначити, що в даний час практично відсутні протоколи верхніх рівнів вище (транспортного), що пояснюється складністю їх створення та розробкою процедур рівнів «знизу вгору».

Таким чином, верхні рівні будуть враховуватися надалі лише на модельному рівні у вигляді дій користувача, тобто зовнішньої (по відношенню до СВО) середовища, що не суперечить концепції АОС.

Транспортний рівень (4-й рівень ЭМВОС) служить для забезпечення більш високого (сеансового) рівня універсальними послугами (засобами) транспортної служби, що не залежать від специфіки та особливостей функціонування СІО. Іншими словами, транспортний рівень забезпечує універсальність процедур віддаленого інформаційного обміну між прикладними процесами різних користувачів СІО.

Надаються рівнем транспортні з'єднання є прозорими, тобто за ним можуть передаватися будь-які використовувані коди і здійснюватися будь-які методи організації діалогу на сеансовому рівні.

Транспортний рівень передбачає три види послуг для сеансового рівня:
1) освіта необхідних сполук;
2) видачу довідок про роботу рівня;
3) передачу циркулярних повідомлень всіх наявних у мережі інформаційних процесів.

Опції транспортного рівня діляться на дві групи: управління та передача інформації, до яких відносяться встановлення та роз'єднання транспортних сполучень, що зв'язують інформаційні процеси; об'єднання декількох сеансових з'єднань в один транспортний і перетворення кількох транспортних в одне сеансовое з'єднання; управління послідовністю і цілісністю блоків, які передаються через транспортне сполучення; встановлення відповідності між мережевими адресами та адресами доставки; виявлення помилок, їх часткове виправлення, повідомлення про виявлені помилки; відновлення з'єднання після виникнення збоїв і відмов; укрупнення або розукрупнення переданих блоків інформації; управління потоками транспортних блоків; встановлення пріоритетів у передачі блоків; видача підтверджень про прийнятих блоках; скидання з транспортного з'єднання блоків при безвихідних ситуаціях.

Реалізує транспортну службу комплекс апаратно-програмних засобів називається транспортної станцією, головними функціями якої є управління встановленням і ліквідацією з'єднання; керування потоком; буферизація; мультиплексування. Транспортна служба організовує з'єднання датаграммном режимі, а також у режимі віртуального з'єднання.

Найважливішою функцією транспортного рівня є управління потоком. Оскільки будь-яка транспортна станція має обмежений простір для буфера, то повинен забезпечуватися деякий спосіб управління інформацією для запобігання переповнення повільного одержувача швидким відправником. Управління потоком здійснюється також на мережевому і канальному рівні, але на транспортному рівні вирішуються найбільш складні завдання управління потоком, пов'язані з динамічною організацією буферного пулу з урахуванням специфіки робочої навантаження (трафіку користувачів СВО).

Тепер, відступаючи від загальноприйнятих підходів до викладу концепції ЭМВОС, розглянемо нижні рівні, починаючи з 1-го рівня. Такий підхід пояснюється намаганням слідувати системності викладу. Йдучи зверху, ми з'ясували, що вимагає і що отримує користувач СВО в плані логічних можливостей, забезпечуваних ЭМВОС. Тепер звернемося до реальних суден, на яких фізично реалізується СІО, і розглянемо, які тут існують взаємні вимоги і як вони задовольняються. Фізичний рівень в рамках даної книги буде розглядатися так же, як і рівні з 5-го по 7-й по відношенню до СВО, тобто в якості зовнішнього середовища по відношенню до системи.

Фізичний рівень (1-й рівень ЭМВОС) призначений для перенесення (передачі) потоку дискретних (як правило, двійкових) сигналів» тобто послідовності біт, у вигляді якої подається цифрова інформація, що передається через фізичне середовище, що сполучає реальні об'єкти СІО. Як такої фізичної середовища при побудові СВО зазвичай використовується мережа комутованих або виділених каналів, яка служить для встановлення фізичних (електричних, електромагнітних, оптичних, акустичних і т. п.) з'єднань. Основними функціями фізичного рівня є наступні: встановлення і роз'єднання сполук; перетворення сигналів; реалізація інтерфейсу; діагностика несправностей.

Під функцією перетворення сигналів на фізичному рівні зазвичай розуміється перетворення послідовності біт на вході фізичного аналогового (безперервного) каналу в аналогові сигнали, узгоджені з фізичними параметрами лінії зв'язку. В СВО застосовується імпульсно-кодова модуляція (ІКС) або дельта-модуляція (ДМ) і функція перетворення, як правило, не реалізується, так як дискретні сигнали безпосередньо передаються по цифровому КСв.

Розглянувши 1 -, 5 -, 6-й і 7 рівні ЭМВОС, які надалі віднесені до зовнішнього середовища, перш ніж переходити до транспортній системі, зупинимося більш докладно на особливості процесів комутації та обміну цифровою інформацією в СВО.

Особливості організації та управління інформаційним обміном в СВО пов'язані з використанням різних технологій транспортування СПИн. Під технологією транспортування Спін розуміється послідовність процесів передачі і обробки КИЕд і пов'язаних з ними процесів очікування, які визначаються режимом комутації. В СВО використовуються технології транспортування Спін з комутацією каналів (ТТКК) і комутацією пакетів (ТТКП). Режими комутації відрізняються один від одного алгоритмами встановлення, підтримки і завершення з'єднань (фізичних або логічних).

Необхідність поєднання ТТКК і ТТКП в СВО пояснюється наступними причинами. Потоки Спін можна розбити на два трафіку: синхронний та асинхронний. Для синхронного трафіку характерно вимога збереження із заданою точністю тимчасового розташування окремих елементів Спін щодо один одного. Вимога ізохронності пред'являється до передачі мови, рухомих зображень і деяких видів телеметричних даних. Для асинхронного трафіку необов'язково дотримання ізохронності передачі (наприклад, при передачі великих масивів інформації).

Для передачі синхронного трафіку можна використовувати або жорстке закріплення фізичних ресурсів за з'єднанням, або методи передачі синхронної навантаження. Асинхронний трафік некритичний до очікування звільнення зайнятих фізичних ресурсів, тому природно вимагати для нього виділення фізичної ресурсу помер необхідності в порядку черговості.
При використанні ТТКК передачі Спін передує фаза встановлення прямого фізичного з'єднання між двома абонентами Аі Б (А - викликає абонент, Б - абонент). Під час фази встановлення з'єднання відбувається обмін керуючими блоками, які резервують в кожному груповому тракті по дорозі від А до Б необхідну кількість стандартних цифрових каналів. У разі відсутності необхідної кількості вільних каналів для організації з'єднання абонентові А видається відмову. Закріплення фізичних ресурсів за з'єднанням є характерною особливістю ТТКК.

Процес доставки Спін з використанням ТТКК характеризується наступними величинами: Туст - часом встановлення з'єднання; Ротк - вірогідність відмови у встановленні з'єднання; Тзад - часом затримки при передачі інформації за встановленим з'єднанню. Причому Туст і Ротк залежать від параметрів використовуваних в СВО систем передачі та комутації, а також від інтенсивності вхідного потоку, а Тзад визначається пропускною здатністю встановленого з'єднання.
Перевагою ТТКК є досить мале і стабільне значення Тзад, що робить природним використання цієї технології для передачі синхронного трафіку. До недоліків цієї технології слід віднести необхідність фази встановлення з'єднання і пов'язані з нею ненульову ймовірність Ротк та витрати часу Туст, а також малу ефективність використання ресурсів СВО у разі значної безперервності потоку Спін, переданого за встановленим з'єднанню.

У ТТКП комутованої інформаційної одиницею, яку ми називаємо КИЕд, є пакет, транспортуючий масив інформації користувача або керуючої інформації обмеженою довжини (512-2048 біт). Основними модифікаціями ТТКП є передача датаграм; передача віртуальних дзвінків з подальшою передачею пакетів з віртуальним сполук; передача пакетів по постійному віртуального з'єднанню. Ці модифікації відрізняються форматами протокольних блоків, алгоритмами обробки протокольних блоків в системах комутації і алгоритмами встановлення, підтримки і роз'єднання логічних каналів. Ефективність використання тієї або іншої модифікації ТТКП оцінюється за коефіцієнтом корисної інформації (відношенню обсягу інформації в Спін до обсягу всієї переданої в логічному з'єднанні інформації за час існування з'єднання) і за коефіцієнтом завантаження КСв. Основною величиною, що характеризує процес доставки Спін з використанням ТТКП, є час затримки пакету Тпак.

Перевагою ТТКП є висока ефективність використання КСв для переривистих вхідних потоків Спін за рахунок організації великої кількості логічних каналів в одному фізичному з'єднанні. Недоліком цієї технології є більший час затримки порівняно з ТТКК (Тпак> > Тзад) і залежність Тпак від завантаження СІО. Наприклад, у закордонних мережах передачі даних DATAPAC (Канада) і ARPANET (США), що використовують ТТКП, Тпак становить 150-300 мс. Дана технологія переважно використовується для передачі асинхронного трафіку.

При передачі синхронного трафіку з використанням ТТКП необхідно вживати додаткових заходів щодо забезпечення ізохронності передачі.

З урахуванням цих особливостей перейдемо до розгляду канального рівня СІО.

Канальний рівень (2-й рівень ЭМВОС) служить для виконання функцій встановлення, підтримки і роз'єднання канальних з'єднань, званих інформаційними каналами. Сукупність засобів 1-го і 2-го рівнів утворює деяку дискретну систему, звану каналом передачі інформації, основними елементами якого є фізичний канал, лінійні контроллери при використанні цифрових (імпульсних) фізичних каналів; засоби управління каналом, що виконують основну цільову функцію канального рівня та відносяться саме до цього 2-го рівня.

Засоби управління каналом передачі інформації реалізують в СВО наступні функції: формування з переданої за дискретному КСв послідовності біт порцій інформації певного обсягу розміщених в інформаційному полі блоків (кадрах), у складі яких вони передаються з КСв; кодування з використанням завадостійкого коду порцій інформації в складі кадру (на передавальній стороні) і декодування їх (на приймальні стороні) з метою захисту від перешкод у лінії зв'язку; відновлення вихідної послідовності порцій інформації на приймальні стороні (освіта впорядкованої послідовності інформації, суворо відповідної вводиться від кінцевого обладнання послідовності інформації на передавальній стороні); забезпечення кодонезависимой передачі інформації з метою реалізації для користувача можливості довільного вибору первинного коду подання інформації; керування потоком інформації на рівні каналу передачі інформації з метою регулювання швидкості передачі кадрів, тобто темпу видачі їх у кінцеве обладнання одержувача, а також усунення наслідків втрат і дублювання кадрів в каналі. Сукупність перерахованих функцій в цілому входить в процедуру управління каналом передачі інформації.

Кадр, який передається в каналі передачі інформації, являє собою сукупність порцій інформації, отриманої засобами управління каналом від кінцевого обладнання відправника, і керуючої інформації, яка містить ознаки кордонів початку і кінця кадру, а також службової інформації, необхідної для організації процесу передачі.

Найважливішими функціями канального рівня є виявлення і виправлення помилок в дискретному КСв і управління каналом передачі інформації. Необхідність виявлення і виправлення помилок викликана порівняно низькою якістю КСв, використовуваних особливо в термінальних мережах, а також наявністю різного роду перешкод (випадкових або спеціально організованих). Необхідність використання механізму регулювання інформаційного потоку на рівні каналу передачі обумовлена двома причинами:
1) наявністю повторних передач у разі спотворення кадрів;
2) нездатністю фізичного рівня розрізняти ситуації, коли одержувач не може приймати інформацію з тією ж швидкістю, з якою відправник може її видавати, тобто потрібно на стороні відправника регулювати на канальному рівні темп видачі інформації (кадрів) в канал на основі інформації (даних) про здібності одержувача до прийому та обробки інформації. Реалізація перерахованих функцій покладається на процедуру (алгоритм, протокол) управління потоком, яка являє собою важливу частину загальної процедури управління каналом передачі інформації.

Слід зазначити, що процедури управління каналом, які ефективні для КСв певного типу і якості, можуть виявитися неефективними для каналів інших типів і якості. Тому доцільно розробка адаптивних алгоритмів управління каналом передачі інформації, що дозволяють СІО на канальному рівні пристосовуватися до сформованої ситуації (з точки зору забезпечення завадостійкості передачі цифрової інформації).

Поєднання різних технологій транспортування Спін породжує низку особливостей архітектури транспортної системи СІО. Функції, пов'язані з об'єднанням різних технологій транспортування Спін, логічно повинні виконуватися безпосередньо перед фізичним рівнем, так як протокольні формати і послідовності дій вже на канальному рівні АОС істотно різні для різних технологій. Отже, рівень, аналогічний канального рівня AIO, в архітектурі СВО розпадається на два рівні: рівень суміщення і власне рівень каналу (мал. 2.2).

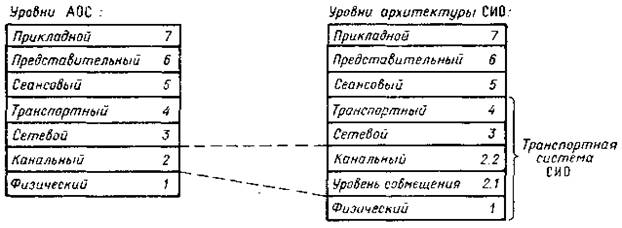

Рисунок 2.2 - Зв'язок рівнів АОС і рівнів архітектури СВО

Основними функціями рівня поєднання є створення протокольних блоків з міткою, що вказує на технологію транспортування (за міткою вибираються відповідні протоколи на більш високих рівнях); мультиплексування і організація циклової синхронізації (формування ИКМ-кадру); сегментування і блокування інтерфейсних блоків канального рівня; управління мультиплексуванням.

 Функції канального рівня архітектури СВО практично збігаються з функціями канального рівня AIO, перерахованими вище. Особливістю цього рівня в архітектурі СВО є те, що кадри повинні мати позначку, що вказує на технологію транспортування і служающую для правильного вибору протоколів передачі.

Мережевий рівень (3-й рівень ЭМВОС) служить для виконання функцій обміну мережевими сервісними блоками за допомогою мережних з'єднань (датаграммных і віртуальних ланцюгів і прямих каналів). Слід підкреслити, що розглянуті вище процедури 1-го і 2-го рівнів ЭМВОС керують процесом передачі інформації тільки по одній фізичній КСв незалежно від того, яким чином організований цей канал (виділений або тимчасово скоммутированный) між двома абонентами через мережу з комутацією каналів. Ці процедури можна вважати локальними, оскільки вони відносяться до одного з каналів передачі інформації, відповідного деякого ребру графа, що відображає структуру цієї мережі. На відміну від них мережеві процедури, тобто процедури 3-го рівня ЭМВОС, реалізуються на мережі в цілому і тісно пов'язані з її топологією (структурою, конфігурацією) і процесами, порушують обмін інформацією у всіх каналах передачі інформації та вузли комутації СІО. У цьому сенсі мережеві процедури можна визначити як розподілені, глобальні.

На мережному рівні повинні бути виконані дві головні взаємопов'язані функції: 1) вибір маршруту передачі КИЕд (наприклад, пакета) одержувачу, 2) створення умов, що виключають перевантаження мережі, яка може бути наслідком реалізації недостатньо ефективною процедури маршрутизації. Іншими словами, маршрутизація повинна супроводжуватися обмеженням потоків у мережі, не допускає її перевантаження.

Найбільше поширення в мережах передачі даних (базових мережах обміну даними) отримав метод комутації пакетів (КП). Кадр, що надходить з канального рівня, звільняється від службової та керуючої інформації, що використовується на канальному рівні, і передається на мережевий рівень у вигляді пакету. При передачі інформації з мережевого рівня в канальний інформація у складі пакетів упаковується в кадр, обсяг якого за рахунок додаткової керуючої і службової інформації, включаючи обрамлення (прапори), перевищує формат пакету, тобто надмірність збільшується. В даний час використовуються два режими реалізації методу КП: датаграммный режим і режим віртуального з'єднання. Таким чином, основні функції мережного, транспортного, сеансового, представницького й прикладного рівнів СВО збігаються з функціями відповідних рівнів АОС.
Методи поєднання різних технологій транспортування Спін, засновані на різних режимах комутації, поділяються на методи гібридної і адаптивної комутації (ЦК і АК відповідно). Методи ЦК, в свою чергу, поділяються на методи ЦК з фіксованим і плаваючим порогом. Порогом називається кордон у ИКМ-кадрі, що відокремлює часовий інтервал, відведений для передачі інформації з використанням ТТКП, від тимчасового інтервалу, відведеного для передачі інформації з використанням ТТКК.Тимчасові інтервали, що виділяються для передачі інформації з використанням ТТКП, можуть ототожнюватися з одним загальним каналом.

Метод АК володіє деякими додатковими можливостями порівняно з ЦК з плаваючим порогом і забезпечує більш високу ефективність використання ресурсів СВО за рахунок заповнення пауз у Спін, що передаються з використанням ТТКК. Однак реалізація АК призводить до значного подорожчання комутаційних систем. Шляхом переміщення в ИКМ-кадрі можна оперативно виділяти необхідні мережеві ресурси як для користувачів, що використовують ТТКК, так і для користувачів, які використовують ТТКП.

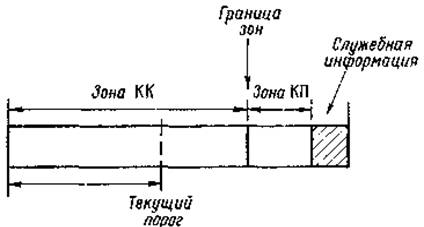

Рисунок 2.3 - Схема інформаційних зон кадру передачі інформації

При використанні ЦК з плаваючим порогом, кадр, який передається по трактах СІО, містить дві інформаційні зони (мал. 2.3): зону для передачі інформації з використанням ТТКК (зону КК) і зону для передачі інформації з використанням ТТКП зону (КП). Поріг між зонами КК і КП може зміщуватися в бік КК, якщо не всі тимчасові інтервали зони КК зайняті для з'єднань у режимі КК. У разі безробіття інтервалів зони КП поріг може зміщуватися в бік КП, при цьому доцільно встановити межу зон (мережну кордон між підмережами КК і КП), що забезпечує постійне виділення деякого мінімальної кількості тимчасових інтервалів для користувачів, що використовують ТТКП.



Вибір положення мережевий кордону в залежності від структури графіка, що надходить на груповий тракт, значною мірою визначає якість обслуговування як для користувачів, що використовують ТТКК, так і для користувачів, що використовують ТТКП.
пИспользование ЦК з плаваючим порогом вимагає наявності відповідної системи управління інформаційним обміном на рівні поєднання, функцією якої є перерозподіл пропускної здатності групового тракту між зонами КК і КП з метою виконання вимог користувачів до доставки Спін.

Існуючі в даний час мережі для передачі різних видів інформації користувачів розвивалися до недавнього часу незалежно один від одного, що і визначає що склалася на сьогодні різнорідну картину мереж з різних точок зору (структурної, функціональної і т. п.). Перехід до СВО якраз і означає вибір такої архітектури, яка б ґрунтувалася на єдиних протоколах, інтерфейсах і т. д. З метою єдиного підходу до розробки архітектури СВО МККТТ розробив сімейство рекомендацій по ISDN.

У результаті робіт, проведених МККТТ, були створені основи еталонної моделі протоколів ISDN, яка базується на основних принципах і концепціях семирівневої еталонної моделі Міжнародної організації по стандартизації (ЭМВОС) МККТТ.
