Структура побудови ISDN

Структура ISDN включає в себе два типи доступу: базовий доступ (BRI Basic Rate Interface), що регламентує ISDN з'єднання-станції з абонентом, і первинний доступ (PRI Primary Rate Interface), що забезпечує зв'язок між ISDN-станціями.

1

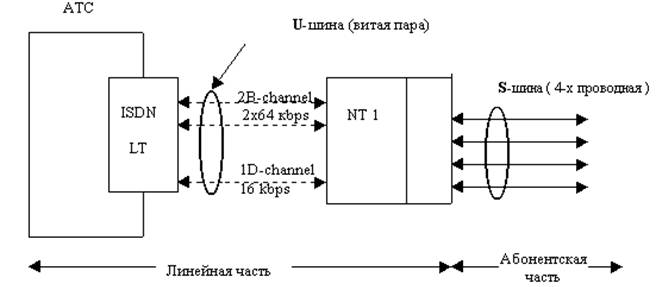

Малюнок 5.2 - Структура базового доступу ISDN

Базовий доступ ISDN (Basic Rate Interface) (малюнок 5.2) являє собою два логічних інформаційних У-каналу зі швидкістю передачі даних по 64 кбіт/с кожен і один службовий D-канал зі швидкістю передачі 16 кбіт/с.

Доведення цифрового потоку до користувача реалізується за допомогою і здійснюється в так званій стандартної точки або інтерфейсі U. Мережеве закінчення (NT), що є частиною каналу BRI, з'єднує існуючий двопровідний електричний абонентський кабель. Підключення до кабелю каналу U з апаратурою користувача через 4-х дротову шину S:

Посредством S/T-інтерфейсу здійснюється розведення всередині офісу або квартири з допомогою двох парного кабелю; при цьому забезпечується паралельне підключення до восьми ISDN пристроїв (малюнок 5.3):

рис.2
Малюнок 5.3 - Варіанти побудови шини S

Конструктивно шина S являє собою 4-х дротову кабельну лінію з підключенням терміналів до інтерфейсу через роз ’ єм RJ45 стандарту DIS8877.

Первинний доступ (Primary Rate Interface) забезпечує підключення до мережі ISDN зі швидкістю передачі даних 2 Мбіт/с. PRI використовується для зв'язку між учрежденческими АТС і ТМЗК. PRI-інтерфейс побудований за тим же принципом, що і BRI-інтерфейс. Один PRI забезпечує 30 B-каналів по 64 кбіт/с і один D-канал зі швидкістю 64 кбіт/с. З'єднання з допомогою PRI можливо тільки в режимі "точка-точка". Циклова структура ISDN PRI відповідає структурі ИКМ-30. Конструктивно PRI являє собою 4-х дротову електричну лінію.

мал.3

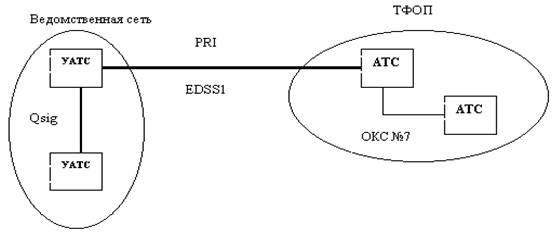

Малюнок 5.4 - Взаємодія відомчої ISDN мережі і ТФОП

З метою стандартизації для взаємодії відомчих АТС з телефонної мережі загального користування (ТФОП) за допомогою ISDN вирішено використовувати протокол абонентського доступу EDSS1, а для протоколу міжстанційного сигналізації відомчих ISDN АТС стандартизований протокол Qsig (малюнок 5.4).

Разом з тим, мережі ISDN не позбавлені й деяких недоліків, наприклад: проблеми сумісності ISDN-обладнання різних постачальників; складність модернізації центральних комутаторів і побудови нової цифрової інфраструктури; складність замовлення сервісу; необхідність значних похідних фінансових вкладень.
