Цифрові канали передачі даних

Розрізняють декілька технологій зв'язку, заснованих на цифрових каналах передачі даних.

Зв'язок ООД з АКД (наприклад, комп'ютера з модемом або низькими периферійними пристроями) найчастіше здійснюється за допомогою послідовних інтерфейсів RS-232С, RS-422 (їх аналогами в системі стандартів ITU є V.24, V.11), а зв'язок ООД з цифровими мережами передачі даних - за допомогою інтерфейсів Х.21, X.35, G.703.

Примітка: Стандарти ITU серії V розроблялися для передачі інформації по телефонних лініях, а стандарти ITU серії X - для передачі даних.

як магістральних каналів передачі даних у США і Японії застосовують стандартну багатоканальну систему Т1 (інакше DS-1). Вона включає 24 цифрових каналу, званих DS-0 (Digital Signal-0). В кожному каналі застосована кодово-імпульсна модуляція з частотою проходження відліків 8 кГц і з квантуванням сигналів по 28 = 256 рівнів, що забезпечує швидкість передачі 64 кбіт/с на один канал або 1554 кбіт/с на апаратуру Т1. В Європі більш поширена апаратура Е1 з 32 каналами по 64 кбіт/с, тобто з загальною швидкістю 2048 кбіт/с. Застосовуються також канали Т3 (або DS-3), що складаються з 28 каналів Т1 (45 Мбіт/с) і Е3 (34 Мбіт/с) переважно в приватних високошвидкісних мережах.

У Т1 використано тимчасове мультиплексування (TDM). Всі 24 каналу передають у мультиплексор з байту, утворюючи 192-бітний кадр з додаванням одного біта синхронізації. 24 кадри складають суперкадр. У суперкадре є контрольний код і синхронізації комбінація. Збирання інформації з декількох ліній і її розміщення в магістралі Т1 здійснює мультиплексор. Канал DS-0 (один слот) відповідає одній із вхідних ліній, тобто реалізується комутація каналів. Деякі мультиплексори дозволяють маршрутизувати потоки даних, направляючи їх в інші мультиплексори, пов'язані з іншими каналами Т1, хоча власне канали Т1 називають некоммутируемыми.

При звичайному мультиплексировании кожного з'єднання виділяється певний слот (наприклад, канал DS-0). Якщо ж цей слот не використовується з-за недовантаження каналу по цьому з'єднанню, але з інших сполук значний трафік, то ефективність невисока. Завантажувати вільні слоти або, іншими словами, динамічно перерозподіляти слоти можна, використовуючи так звані статистичні мультиплексори на основі мікропроцесорів. У цьому випадку тимчасово весь канал DS-1 або його частину віддається одному з'єднанню з вказівкою адреси призначення.

В сучасних мережах важливе значення має передача як даних, що подаються дискретними сигналами, так і аналогової інформації (наприклад, голос і відео спочатку мають аналогову форму). Тому для багатьох застосувань сучасні мережі повинні бути мережами інтегрального обслуговування. Найбільш перспективними мережами інтегрального обслуговування є мережі з цифровими каналами передачі даних, наприклад, мережі ISDN.

Мережі ISDN можуть бути комутованими і некоммутируемыми. Розрізняють звичайні ISDN зі швидкостями від 56 кбіт/с до 1,54 Мбіт/с і широкосмугові ISDN (Broadband ISDN, або B-ISDN) зі швидкістю 155... 2048 Мбіт/с. Більш перспективні B-ISDN, в даний час технологія B-ISDN активно освоюється.

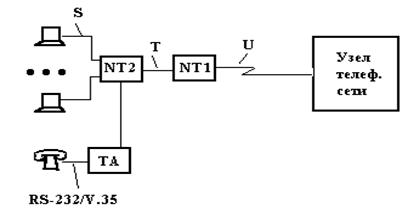

Малюнок 4.5 - Схема ISDN

Застосовують два варіанти звичайних мереж ISDN - базовий і спеціальний. У базовому варіанті є два канали по 64 кбіт/с (ці канали називають каналами) і один службовий канал з 16 кбіт/с (D канал). У спеціальному варіанті - 23 каналу з 64 кбіт/с і один або два службових каналу D з 16 кбіт/с. Канали можуть використовуватися як для передачі закодованою голосової інформації (комутація каналів), так і для передачі пакетів. Службові канали використовуються для сигналізації передачі команд, зокрема, для виклику з'єднання. Застосовують спеціальні сигнальні системи, які встановлюють перелік і формати команд. В даний час основний сигнальної системою стає система SS7 (Signaling System-7).

Очевидно, що для реалізації технологій Т1, Т3, ISDN необхідно вибирати середовище передачі даних з відповідною смугою пропускання.

Схема ISDN показана на рис.4.5. Тут S-з'єднання - 4-дротова вита пара. Якщо кінцеве обладнання не має інтерфейсу ISDN, то він підключається до S через спеціальний адаптер. Пристрій NT2 об'єднує S-лінії в одну Т-шину, яка має два дроти від передавача і два - до приймача. Пристрій NT1 реалізує схему эхо-компенсації (мал. 3.3) і служить для інтерфейсу Т-шини з звичайної телефонної двопровідній абонентської лінією U.

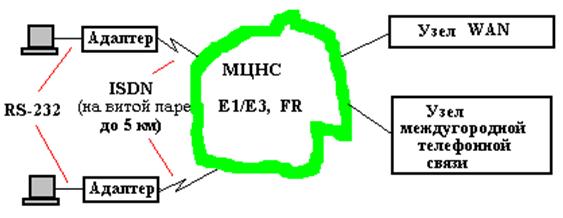

Малюнок 4.6 - Московська цифрова накладена мережа

Прикладом цифрової мережі може служити Московська цифрова накладена мережа (МЦНС), структура якої наведена на рис. 4.6. Тут, як і в багатьох інших застосуваннях цифрових каналів, Т1/Е1 виконує роль магістрального каналу передачі даних між опорними станціями (центрами комутації), а мережа ISDN використовується для підключення до магістралі і тому носить назву з'єднання "останньої милі".

Для підключення клієнтів до вузлів магістральної мережі з використанням "останньої милі" звичайного телефонного кабелю поряд з каналами ISDN можна використовувати цифрові абонентські лінії xDSL. До їх числа відносяться HDSL (High-bit-rate Digital Subcriber Loop), SDSL (Single Pair Symmetrical Digital Subcriber Loop), ADSL (Asymmetric Digital Subcriber Loop). Наприклад, у HDSL використовуються дві пари проводів, амплітудно-фазова модуляція без несучої, пропускна здатність до 2 Мбіт/с, відстані до 7,5 км. Застосовувані для кодування пристрою також називають модемами. Власне ISDN можна розглядати, як різновид xDSL.
