Модеми

Модем - пристрій перетворення кодів і представляють їх електричних сигналів при взаємодії апаратури закінчення каналу даних і ліній зв'язку.

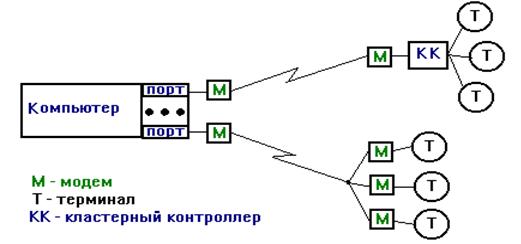

Малюнок 4.1 - Зв'язок вузлів мережі за допомогою модемів

Слово "модем" утворено з частин слів "модуляція" і "демодуляція", що підкреслює способи узгодження параметрів сигналів і ліній зв'язку - сигнал, що подається в лінію зв'язку, модулюється, а при прийомі даних з лінії сигнали піддаються демодуляції (мал. 4.1).

Модем виконує функції апаратури закінчення каналу даних. В якості кінцевого обладнання зазвичай виступає комп'ютер, в якому є приймач - мікросхема UART (Universal Asynchronous Receiver/Transmitter). Приймач підключається до модему через один із послідовних портів комп'ютера і послідовний інтерфейс RS-232С, в якому забезпечується швидкість не нижче 9,6 кбіт/с на відстані до 15 м.

Більш висока швидкість (до 1000 кбіт/с на відстані до 100 м) забезпечується інтерфейсом RS-422, в якому використовуються дві кручені пари проводів з согласующими опорами на кінцях, що утворюють збалансовану лінію.
