Информационные объекты метаданных, их взаимосвязи.


Дата добавления: 2013-12-23; просмотров: 1704; Нарушение авторских прав


Как уже отмечалось, основой построения прикладного решения «1С: Предприятие» является использование стандартных прототипов прикладных объектов, своим составом описывающих модель предметной области и хранящиеся в общей информационной базе данных.

Для подобного описания организации информационных объектов разработчики выполняют сложный процесс объектно-ориентированного программирования. Который начинается с подробного анализа предметной области с оценками ограничений учётных политик, здесь их сводная характеристика:

ü Типовые планы бюджетного, бухгалтерского и налогового учётов,

ü Единая учётная политика, как правило, соответствующая отраслевому стандарту предприятия,

ü Общесистемная нормативно-справочная информация (классификаторы, типовые формы документов, справочники аналитического учёта),

ü Одновременность учётных периодов для различных подсистем и программных модулей.



Рис. 8: Структурная схема информационных объектов метаданных системы «1С Предприятия».



Предварительно разберемся с ведением и ходом учётных действий в системе и сформулируем общий взгляд на построение системы. Для этого рассмотрим ведение работ, в предположении, что сотрудники предприятия решили использовать типовую конфигурацию.

Как основное требование, всегда перед началом учётных действий выполняется изучение системы пользователями, общесистемная настройка сети и программ (при необходимости переустановка и настройка информационных баз данных), а затем, для постановки и организации ведения управленческого и других видов учётов, проводится следующая проработка:

þ выбор параметров настройки программы конфигурации;

þ настройка планов счетов и шаблонов проводок для бухгалтерских типовых и бюджетных операций;

þ проверка и выбор форм ввода для первичных учётных документов и соответствующих им проводок;



þ оценка ведения журналов регистрации учётных документов, и распределение задач по исполнителям;

þ заполнение справочников классификаторов, справочников аналитического и управленческого учёта;

þ оценка назначений параметров типовых алгоритмов расчётов, например, налогов, сумм проводок, амортизационных отчислений и других.

После выполнения указанных видов настроек принимается решение к переходу к реальному режиму работы в системе. Обычно начало расчётного периода приурочивают к началу квартала. При этом на начало расчетного периода (например, 01.01.ХХ, или 01.03.ХХ..) необходимо:

þ уточнить варианты учётных политик;

þ выполнить ввод и проверку начальных остатков, утвердить начальный баланс;

þ проверить и установить границы рассчитанных итогов, которые должны включать начало и конец текущего расчётного периода.

И, после таких подробных настроек и проработок, необходимо следует «текущая» работа. Принцип работы или выполнения учётных действий в системе состоит в следующем (см. рисунок8):

§ Документ за документом, выполняется их ввод, чаще всего каждого реквизита документа или операции по отдельности, с клавиатуры. При заполнении реквизитов документов и операций используются планы счетов хозрасчетного (БУ), налогового (УСН) и бюджетирования, выбираются константы, редактируются элементы справочников аналитического учёта и выбираются элементы списков перечислений;

§ Проводится регистрация каждого документа и операций, их актуализация, - в «1С» автоматизированное проведение документов и сохранение учётных параметров в соответствующих журналах документов. При проведении по выбранным данным типовых бухгалтерских, налоговых и бюджетных операций формируются необходимые проводки и записи в соответствующие регистры. Возможен ввод отдельных бухгалтерских и бюджетных операций;

§ На основании выбранных режимов управления итогами учётные данные под управлением выбранных обработок (автоматизированной обработкой, её часто определяют как программной) записываются в учётные регистры накопления и регистры сведений, а проводки записываются в регистры хозрасчетного, налогового (УСН) учётов и бюджетирования;

§ После выполнения учётных действий и обработок, данные всех журналов расчётов проводок и документов, учётных регистров и служат основой для формирования:

1) Регламентированных отчетов, - бухгалтерской отчетности (бухгалтерский баланс, счет прибылей и убытков, отчет движения денежных средств т.д.), налоговой отчетности (авансы НДС, акцизы, налоговая декларация т.д.) и по бюджетам (План-факт, Финансовый анализ и оценка плановых показателей.).

2) Стандартных отчетов, - бухгалтерского учёта БУ (шахматка, оборотно сальдовая ведомость, обороты счёта, анализ счёта по субконто т.д.), по налоговому учёту УСН (оборотно сальдовая ведомость, обороты счёта, анализ счёта по субконто т.д.), при бюджетировании (БДДС, БРД, ББЛ).

Итак, уточняем общий порядок действий текущей работы: ввод данных документов и операций, выполняемый пользователем с клавиатуры. При сохранении и проведении документов, и операций программа автоматизировано формирует учётные записи в журналы, управляет движениями регистров сведений, накопления и бухгалтерии, а далее исполняются заданные программные обработки и расчёты. Расчёты и итоги из журналов, записи из учётных регистров или по счетам планов счетов и объектам аналитики могут быть выбраны пользователями и выведены в различные отчеты.

Теперь рассмотрим более подробно состав модели предметной области. Для просмотра или редактирования информационных объектов предметной области нужно в режиме работы «1С:Предприятие» последовательно выбрать пункты меню

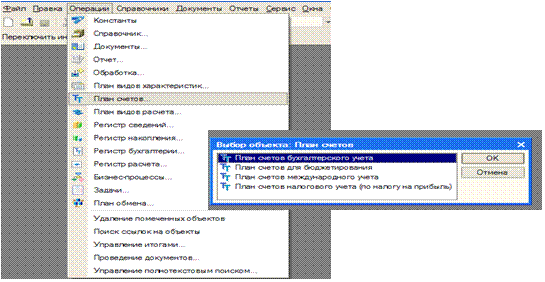

[Переключить интерфейс 6 ] à [Полный] à [Операции] (рис. 9):



Рис. 9: Окно режима меню Операции для выбора информационных объектов модели предметной области. Вызвана форма списка планов счетов.
Рис. 10: Форма просмотра списка (хозрасчетного) плана счетов бухгалтерского учёта.



Далее определим состав и назначение каждого из объектов метаданных.

Константы - условно-постоянные переменные или постоянные константы, сохраняются в одной таблице с реквизитами: Код, Наименование и Значение.

Планы счетов – их четыре (бухгалтерский, для бюджетирования, план счетов налогового учета (УСН) и счетов международного учета (по МФСО)), представлены в виде таблиц с реквизитами (рис. 10): код, код для быстрого выбора, наименование, Заб., Акт., Вал., Кол., Субконто1-3. Все списки отражают специфику синтетического и аналитического учетов.

Планы видов характеристик – является прикладными объектами и предназначены для описания структуры хранения информации. Во всех случаях необходимо получить структуры взаимосвязанных таблиц плана счетов и списков аналитики для него, отвечающих принципу целостности данных []. Планы видов характеристик используются для определения и задания «ссылок» на соответствующие объекты (другие таблицы) справочников и документов. Среди них могут быть выделены: виды субконто хозрасчётные, виды субконто налоговые УСН, виды субконто бюджетирования, международные и результатов анализа номенклатуры (рис. 11):



Рис. 11: Форма выбора планов видов характеристик.



Все планы видов характеристик представляют собой таблицы со списками элементов, каждый из которых служит идентификатором конкретного объекта аналитики (или справочник, или перечисление или документ(ы)) для однозначного определения значений реквизитов этого объекта путем задания «ссылок» к разным бухгалтерским регистрам и документам Рис. 12:

Рис. 12: Форма списка видов субконто хозрасчетные для списков аналитики хозрасчетного плана счетов.





Конкретный план видов характеристик представляет список видов субконто. Он содержит реквизиты (рис. 12): код, – служебный код, наименование, - идентификатор объекта аналитики и тип значения, - одна или несколько ссылок к регистрам и документам.



а) простая
б) иерархическая

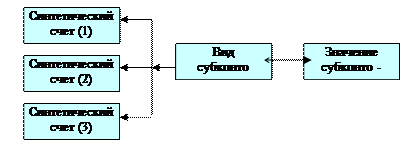

в) фасетная Рис. 13: Схемы связей моделей синтетического и аналитического учётов.



Каждый вид субконто из этого списка используется для задания определенного типа объекта аналитики, который затем выбирается в полях Субконто 1, Субконто 2 и Субконто 3 при настройке планов счетов, это видно на рисунках 10 и 13.

Различают (рис. 13):

  • простую модель, один счет – одно субконто: пример 79, 91, 96 счетов бухгалтерского плана счетов;
  • иерархическую модель, несколько счетов – один субконто, например: счета 01, 02, 03, для которых указан один и тот же вид субконто, - справочник основные средства;
  • фасетную модель, одному счету соответствует несколько видов субконто аналитического учета, например счета 19, 20, 23 и 25 т.д. (рис. 10).



Справочник - средство для ведения списков однородных элементов данных для однозначного ввода или выбора элементов в качестве объектов аналитики, а их параметров в виде значений реквизитов документов и отчетов.

По своей структуре справочник объектов аналитического учёта может быть линейным или структурированным. Выбор структуры справочника осуществляется при программировании и настройке конфигурации. Линейный справочник представляет собой простой список с перечнем объектов аналитического учёта. В структурированном справочнике объекты могут быть иерархически квалифицированны в соответствии с выбранными признаками. Например, справочник номенклатура разбиваются на виды номенклатуры, номенклатурные группы, артикулы.

Возможность поддерживать иерархическую структуру закладывается на этапе проектирования справочника, а также учитывается при разработке экранного диалога формы списка (рис. 14)



Рис. 14: Форма списка структурированного справочника Номенклатура.



Форма списка структурированного справочника включают два окна. В левом отображается текущая структура, а в правом перечень объектов, объединенных по определенному признаку в группу. Конечные элементы и группы отличаются по форме и цвету пиктограмм, самое левое первое поле от наименования. Для первых она имеет синий цвет, для вторых – желтый.

В «1С» все справочники представлены для редактирования стандартно, в виде форм таблиц, причем и редактирование, и ведение справочников можно выполнить с применением следующих инструментов управления (рис. 14):

  •


    «Действия», - выполнение действий с элементами справочника, в списке Действия представлены и на линейке пиктограмм (новый; новая группа; изменение; копирование; удаление и поиск; и т.д.):
  • «Перейти..», - вызов обработок просмотра документов, или регистров и отчетов , или для редактирования подчиненных справочников;
  • Выделение курсом реквизита строки, - её редактирование, а при двойном нажатии может быть предложен переход к форме редактирования элемента справочника.



Перечисления – поименованные списки, содержащие набор постоянных значений, не изменяемых пользователем в процессе работы. Перечисления подготавливаются в процессе конфигурирования и используются при вводе значений реквизитов документов, справочников и констант. В отличие от справочников, все перечисления хранятся в одной таблице. И служат для описания общих признаков групп, видов и способов, например: группы основных средств, виды движения денежных средств, способы поступления активов и т. п.

Документ – объект, средство для ввода оперативной информации об совершаемых хозяйственных и бюджетных операциях и автоматизированной записи значений по операциям в соответствующие регистры. Документ, которым вносится запись в регистры сведений, называется регистратором. Физическим аналогом объекта документ является две (или более) связанных между собой реляционных таблицы.



Журналы документов – объект, представляет собой список, реестр выбранных документов для определенного пользователем учетного периода, представлен в виде таблицы. В типовой конфигурации предусмотрено несколько журналов Банк, Касса, Заработная плата, Товары, реализация и т.п.



Регистр – объект, средство для сохранения, накопления при автоматизированной обработке данных, представляют собой набор нескольких таблиц или многомерные массивы.

Представляет собой хранилище информации в n – мерной системе координат, в узлах которой хранятся совокупные данные. Оси в такой системе координат называют {Измерения} регистра, а хранящиеся в узлах данные принято называть {Ресурсами} регистра.

Наиболее распространен случай, когда хранилище организовано по типу «звезда», где в центре располагаются {Ресурсы} и дополнительные данные {Реквизиты}. А «лучами» являются {Измерения}. Каждый набор «лучей звезды», - измерений описывает регистрацию определенного учетного действия, например: продажу товара, отгрузку, подготовку планов, - планы движения денежных средств и т.д. (рис. 15)



Рис. 15: Примеры описаний измерений и ресурсов, реквизитов регистра Планы движения денежных средств.



Для регистра может быть доопределен набор {Реквизитов}, позволяющих в записи включать дополнительную информацию, которая может быть востребована и применена при выборе условий анализа данных регистров, но не влияет на значения {Ресурсов} регистра, только их сопровождает. Например, для 2 регистра Планы движения денежных средств можно добавить один реквизит учёт «по двум валютам».



Регистры накоплений – объекты для сохранения и накопления итоговой информации о наличии и движении различных материальных, финансовых и денежных ресурсов предприятия. Регистры накопления реализуют функциональную зависимость, необходимые итоги по заданному заранее набору данных. Аргументы функции будут {Измерения}, а сама функция итогов будет применена к {Ресурсам}.

В системе «1С Предприятия» используются регистры накопления двух типов: регистры остатков и регистры оборотов. Для выбора варианта регистра, по сути варианта подведения итогов, служит атрибут регистра [Вид регистра], который задается в режиме Конфигуратора. Регистры оборотов служат для реализации двойной учетной записи ([Вид регистра] = Обороты). Регистры остатков служат для накопления информации ([Вид регистра] = Остатки). Оба типов регистров накопления применяют для оперативного или налогового учета, оборотов бюджетов.



Регистры сведений – объекты для хранения существенной для прикладной задачи информации. Представляет собой хранилище «так называемой актуализированной», (если можно уточнить проведенных документов) информации. Как для всех других регистров их физических аналог, - это набор некоторого множества реляционных таблиц.

Главные особенности регистров сведений в отличие от других регистров (например, от регистров накопления) заключаются в том, что:

- каждое движение регистра устанавливает новое значение ресурса (или новая запись), что и позволяет сохранять в нем любые данные, а не только числовые значения;

- сохраняются данные с привязкой по времени, для чего обязательно, «по умолчанию» назначается измерения, имеющие тип данных дата: период и дата назначения ресурса. Благодаря чему регистр сведений может хранить не только актуальные значения данных, но и их историю изменений.

Итак, физическим аналогом регистра сведений являются реляционные таблицы, включающие разные наборы полей таблиц {Ресурсов} и {Реквизитов}. Строки регистра сведений будет записи в этих таблицах. Ключевыми полями записей данных таблиц назначается совокупность полей {Измерений} и обязательное служебное поле [Период] (задается составной ключ из нескольких полей).

Регистры сведений, информация в которых развернута во времени, будут периодическими. Для периодических данных {Измерений} обязательно заполняется назначенное поле [Период]. Для непериодических данных в поле [Период] будет записано «неопределенное или пустое» значение. Если продолжить сравнение с регистром накопления, то регистр сведений предоставляет больше возможностей для хранения данных. Данным свойством регистра сведений пользуются для управления движением другими регистрами, например, регистрами бухгалтерии.

Запись в регистр сведений можно выполнить двумя способами: «вручную», - вводом и записью операции или автоматизировано, – проведением документа. Документ, так называемый регистратор, при его проведении порождает запись в регистр сведений. Если удалить документ-регистратор, то будет удалена запись из регистра. «Периодический» регистр сведений, не используемый подчинение регистратору, называют «независимым». Его можно использовать как регистратор хранения истории {Измерений}.



Регистры бухгалтерии – их четыре: бухгалтерский (хозрасчетный), налоговый УСН, международный и бюджетирования, - предназначены для описания структуры накопления данных о хозяйственных операциях, исходя из выбранных планов счетов. Отличительной особенностью регистров бухгалтерии (например, от регистров накопления) является и поддержка механизма двойной записи: - эти регистры должны быть всегда оборотными, Вид регистра = Обороты. Каждая запись регистра содержит обязательные реквизиты [Счет Дт] и [Счет Кт] для регистров, поддерживающих корреспонденцию, и реквизит [Счет] не поддерживающих.

И характерное для регистра БУ, можно разделять ведение учёта, применяя значения {Измерений}:

  • Организации обеспечивает учёт разрезе нескольких юридических и физических лиц одной организации. При этом измерение Организация (или Объединение, Ко) будет балансовым, а принадлежность к подразделениям организации внутри предприятия в обязательном порядке указывается во всех записях;
  • Валюта обеспечивает учёт по валютным суммам в разрезе наименований иностранных валют.



Журнал проводок (бухгалтерский учет) – вспомогательный объект, предназначен для вывода данных регистров бухгалтерии, по сути, список, реестр проводок, выборка данных регистров бухгалтерии при условии задания учетного периода, представлен в виде таблицы с колонками: №; Счет Дт; Субконто 1-3 Дт; Количество Дт; Валюта Дт; Сумма Дт. Счет Кт; Субконто 1-3 Кт; Количество Кт; Валюта Кт; Сумма Кт. Кол-во; ВалСум; Сумма; Содержание и Номер журнала.

Журнал проводок (налоговый учет) – вспомогательный объект, предназначен для вывода данных регистров налогового учета, - это список, реестр проводок выбранного учетного периода, представлен в виде таблицы с колонками: Период; №, Регистратор, Организация, Счет Дт; Количество Дт; Вид учета Дт; Субконто 1-3 Дт; Счет Кт; Количество Кт; Вид учета Кт; Субконто 1-3 Кт; Сумма; Содержание и Номер журнала.



Обработки – программные модули для автоматизированной обработки реквизитов и их значений различных объектов метаданных, представлены набором процедур и модулей встроенного языка. Обработки вызываются на исполнение при выполнении тех или иных режимов работы пользователя. С их помощью проводится загрузка и выгрузка данных, подбор элементов справочников, строк перечислений при заполнении табличных форм документов, настройка аналитического учёта и т.д., с помощью обработок формируется глобальный модуль управляющей программы клиент серверной платформы «1С Предприятия».



Отчеты – обеспечивают формирование некоторой выходной, чаще печатной формы документа на основе информации, содержащейся в базе данных. С помощью объектов этого вида информация представляется в удобном для просмотра и анализа виде.

Как уже отмечалось (см. рис. 8), используются стандартные и регламентированные отчеты, отвечающие стандартам российских классификаторов ОКУД.

При конфигурировании, как правило, применяют для целей отчетов результаты запросов по данным записей одной или нескольким таблицам регистров, журналов документов и справочников.



Ярким примером такого приёма программирования служит подготовленные средства бизнес аналитики в режиме «1C Предприятие» для создания произвольных или чрезвычайных отчётов, вызываемые в режимах:

Переключить интерфейс 6Полный à Отчеты 4Универсальные
далее 4

· остатки и обороты;

· список / кросс – таблица (или сводная таблица типа MS Excel);

· универсальный отчет;

· универсальная диаграмма;

· консоль данных (заранее подготовленный и вызываемый внешний отчет);

· движения документов по регистрам.



План видов расчётов – объект конфигурации, для задания видов расчётов, используемых в регистрах расчёта.

Регистры расчёта – это регистры накопления, предназначенные для накопления данных, являющимися результатами расчётов. Допускается редактирование значений данных по конкретному набору виду расчётов.

Регистры расчётов предварительно настраиваются в Конфигураторе, как правило, имеют отличные назначения по своим атрибутам {Измерения} и {Ресурсы} в зависимости от выбранных видов расчётов. Так, например, для расчёта заработной платы в конфигураторе определяются несколько (может быть более 50 в зависимости от стандарта учетной политики предприятия) регистров накопления, среди них:

- 2 регистр накопления «Взаиморасчёты с работниками» с атрибутами {Измерения}:à (Физ. лицо, Организация, Период взаимозачетов) и {Ресурсы}:à (Сумма Взаиморасчётов),

- 2 регистр «НДФЛ сведений о доходах» с атрибутами {Измерения}:à Организация, Физ. лицо, Код дохода, Период регистрации, {Ресурсов}:à Сумма Дохода, Сумма Вычета и {Реквизитов}:à Код Вычета, Обособленное Подразделение, Исчислено Из Зарплаты и т.д.

В конфигурацию «УПП» включены объекты, которые нужно использовать для реинжиниринга бизнес процессов управления предприятием, - прежде всего:

Задачи – объекты, предназначенные для ведения учета заданий исполнителям, и служат для отражения продвижения бизнес – процессов по точкам маршрута.

Каждая задача для её описания имеет следующие характеристики (рис. 16)

  • Реквизиты адресации, их два: пользователь, - выбирается исполнитель задачи, как он указан в справочнике Пользователи и группа пользователей, - выбирается из списка справочника Групп пользователей конфигурации;
  • Реквизиты, - это способ выполнения задачи. Способ выбирается как элемент перечисления «Способы Выполнения ..» из списка := Вручную, Автоматизировано, Принудительно;
  • И различные формы, служащие для: редактирования отдельной задачи, выбора задач из списка и для удаления задачи из списка.

Бизнес процессы – объекты конфигурации, предназначены для объединения и формализации тех или иных событий отдельных учетных операций в цепочки взаимосвязанных действий (работ и задач) или процедур, приводящих к конкретной цели.



Рис.16: Состав объектов конфигурации задачи и бизнес процессы в режиме Конфигуратора.     а) Форма выбора бизнес процесса     b) Форма выбора задач   Рис. 17: Вызов форм выбора для бизнес процессов и задач в режимах меню 1С:Предприятие /Операции.. a) ../Бизнес процессы, b) .. /Задачи.



Состав параметров и описателей бизнес процесса следующий:

· Реквизиты общего описания бизнес процесса, например, для процессов:

§ «Закрытие месяца УСН доходы – расходы» := Организация и Основной бизнес процесс;

§ «Закрытие месяца» := Период, Организация, Отражать в управленческом учете, Отражать в бухгалтерском учёте, Отражать в налоговом учете, Настройка закрытия месяца. Данные реквизиты отображаются в формах списка и редактирования процедур (см. рисунки 18 и 19).

§ «Расчёт НДС» := Организация.

Рис 18: Форма списка процедур закрытия месяца

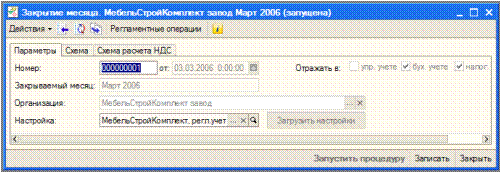

  Рис 19: Форма ввода и редактирования процедур закрытия месяца. Открыта вкладка общих параметров бизнес процесса.



Рис. 20: Форма редактирования бизнес процесса Закрытие месяца.



· Табличные части содержат описания последовательности точек маршрута прохождения бизнес процесса с указанием действия (операции) и исполнителя. Точка маршрута, - это ссылка на конкретную операцию и документ её порождающий;

· Формы для работы со списком, для выбора и редактирования бизнес процесса;

· Макеты, графическое представление бизнес процесса в виде карты маршрута выполняемых операций (см. рисунок 20, справа вниз от операции Начало процедуры):



На макетах каждая задача обозначается прямоугольником с указанием Исполнителя и Наименования операции (их общее назначение выбирается в конфигураторе из объекта задачи, – Регламентные операции закрытия месяца, рис. 17 б).

Также на макете предусматривается отображение по каждой задаче состояний (рис. 20):

§ назначения: = Отключена или Назначена,

§ выполнения: = Не запущена, Выполнена или Текущая.

Таким образом, по обозначениям состояний задач на макете можно достаточно легко оценить ход выполнения задач процедуры, операций бизнес процесса.



При конфигурировании допускается создавать иерархию процедур бизнес процессов. В один бизнес процесс можно включить несколько других бизнес процессов, например, бизнес процесс Закрытия месяца состоит из двух процедур (или бизнес процессов): Закрытие месяца (УСН доходы и расходы) и Расчет НДС.

Кроме того, при указании общих параметров бизнес процесса следует:

§ в табличную часть формы списка процесса добавить поля: [Запущена] и [Завершена], - по сути, индикаторов состояния всего бизнес процесса (рис. 18);

§ предусмотреть в программном модуле формы программные процедуры для обработки состояния задач и изменения значений полей [Запущена] и [Завершена], по которым удаётся сформировать оценки состояния задач и определить завершение бизнес процесса.



Учитывая значимость процедур закрытия месяца для всех подсистем управленческого учёта, далее обсудим использование для этой цели настроек конфигурации по объектам задач и бизнес процессов.





Таблица 2: Логическая связь объектов метаданных.

Объект конфигурации Информационная база данных – структура манипулирования данными Встроенный язык манипулирования данными
Константа Запись в таблице Констант КонстантыНабор.<имя>
Документ Записи в двух (или более) связанных таблицах, например таблицы «ДоктГл» с типом отношения «один ко многим» с таблицей «ДоктТЧ». В главной таблице «ДоктГл» хранятся значения реквизитов описания документа и реквизитов шабки документа. В подчиненных «ДоктТЧ» хранятся описания и значения реквизитов табличных частей документа. ДокументОбъект.<имя> <имя>: ПоступлениеТМЦ, ОформлениеИмпорта, Поступление, Реализация, Возврат ТМЦ, СписаниеТоваров, Инвентаризация, МодернизацияОС..
Справочник Записи в двух (или более) таблицах, связанных с типом отношения «один ко многим». В главной таблице справочника хранятся значения реквизитов описания документа и реквизитов основной части, «шабки» документа. В подчинённых хранятся описания и значения реквизитов нескольких табличных частей (или вкладок) справочника. Как правило, от таблицы «ПланВидовХарк» (или Видов субконто) к подчиненной таблице справочника «Субконто» устанавливается связь с типом отношения «один к многим». СправочикОбъект. <имя>, <имя>: Контрагенты, Сотрудники, Подразделения, ОсновныеСредства, Материалы, Банки, Номенклатура, НазначенияИспользования, Договора и т.д.



Продолжение таблицы:



План Видов Характеристик Записи в таблице «ПланВидовХарк-к», связанной (с типом отношения «один ко многим») с записями таблиц справочников (или перечислений) и с установлением «ссылок» на записи таблицы «Плана счетов» ПланВидовХарактеристик Объект. <имя> <имя>: ВидыСубконтоНалоговые, ВидыСубконтоХозрасчётные, НастройкаПользователей.
План Счетов Записи таблицы, причем каждая запись имеет составной ключ (поля «Счет» и «Субсчет») и поля описатели признаков счетов (А/П, В, Сумма, Содержание..), в полях «Субконто 1-3» которой записаны «ссылки» на записи таблицы Видов субконто. ПланСчетовОбъект. <имя>, их три, <имя>: - хозрасчётный, налоговый, налоговыйУСН.
Регистр сведений Записи в таблице регистра, каждая запись которой содержит данные хозяйственной или учётной операции, запоминаются: 1. Период и Дата/время; 2. Служебные «ссылки» на документ -регистратор или операцию. 3.«Измерения» - значения по «ссылкам» на объекты учета (и/или счета Счет Дт, Счет Кт); 4. «Ресурсы» - значения количеств, сумм, цен, или сумм операций по счетам, могут быть и другие не числовые значения и характеристики; 5.«Реквизиты» - значения сопровождаемых аналитических параметров. РегистрСведенийНабор Записей. <имя> <имя>: АдресныйКлассификатор, ДатаАктуальностиУчета, КурсыВалют, ГражданствоФизЛиц, НачислениеАмортизации, НДФЛРазмерВычетов, НомераЛистов КассовойКниги…
Регистр накопления Записи в таблицах регистра накопления содержат данные по объектам учета, например, такими как: «Измерения»: = {Организация, Объект, СтавкаНДС, СчетУчетаНДС} и значения их параметров «Ресурсы», = {СуммаБезНДС, НДС.} и дополнительные переменные, или «Реквизиты», = {ДатаСобытия, Событие}. На каждый регистр создается на основе связанных таблиц. В первой сохраняются данные о движении регистра, например: ссылки на документ или операцию, номер действия, приход\расход и значения измерений, реквизитов. Во второй содержатся итоги: суммы значений ресурсов, сгруппированные по измерениям. РегистрНакопленияНабор Записей. <имя> <имя>: ВзаимозачетыУСН, ВыпускПродукцииУслугБУ, ВыпускПродукцииУслугНУ, ВыработкаМатериалов, ВыработкаНМА, ВыработкаОС…





Продолжение таблицы:



Регистр бухгалтерии Набор регистров описывает таблицу «Журнал проводок», повторяет по структуре регистры накопления, а вот записи в таблице «Журнал проводок» содержат корреспондениции по счетам (соответствено реквизит регистра «Измерения»=Организация, что и задает таблицу плана счетов предприятия) и значения «Ресурсов», = значения {Суммы ВалютнойСуммы, Количеств} по операциям со «ссылками» на сами элементы субконто, - конкретные объекты учёта и аналитики. РегистрБухгалтерииНабор Записей.<имя> <имя>: Налоговый, Хозрасчётный, НалоговыйУСН.



Продолжение таблицы:



  Отчет   Таблицы выходных документов, представляют собой результаты обработок или запросов, которые позволяют вывести данные в некоторую выходную таблицу или соответствующую ей форму отчета. При этом записи в этой выходной таблице могут быть выбраны по значениям записей таблиц регистров: для аргументов регистров «Измерениям» - по одинаковым объектам (счетам и элементам субконто), функций регистров «Ресурсов», например: Суммы, ВалютнойСуммы и Количества, с необходимой группировкой итогов по «Измерениям», например: аргументам строк, = Счет Кт и столбцов, = Счет Дт.   Отчёт.<имя>:Открыть отчет <имя>: = Шахматка, ОборотноСальдоваяВедомость, АнализСчета, КарточкаСчета, АнализСчетаПоСубконто, НалоговаяКарточкаНДФЛ, Кассовая книга, КнигаПокупок, КнигаПродаж, РегистрыРасчётаНачислений …
