Создание карт-изображений

Лекция 11. Карты-изображения в ImageReady

Карта-изображение позволяет сделать рисунок или его часть гиперссылкой на текст, другую картинку, мультимедиа-файл или web-страницу. В этом урок,е мы рассмотрим создание карт-изображений, их применение, специфические настройки, просмотр и другие связанные с ними вопросы. С точки зрения математики карта-изображение — это координаты, которыми определяются ее границы.При создании ссылок на различные объекты можно использовать не только карты-изображения, но и нарезку (табл. 11.1). Таблица 11.1. Различия при задании ссылок с помощью карт-изображений и нарезки
Карта-изображение Фрагмент изображения
Экспортируется на web-страницу в одном файле с рисунком Экспортируется на web-страницу как отдельный файл
Возможность создания круглых, многоугольных и прямоугольных ссылок Предполагает только прямоугольные ссылки

ВНИМАНИЕ. Не рекомендуется совмещать карты-изображения с нарезкой, если в последней уже содержатся гиперссылки: они могут игнорироваться некоторыми браузерами.

Создать карту-изображение можно двумя способами: с помощью соответствующего инструмента или на основании слоя. Рассмотрим первый способ.

В наше распоряжение предоставлены следующие инструменты: и для создания карт-изображений разной формы и выбора. Следить за происходящим помогают три панели (рис. 11.1).

Рис. 11.1. Панель настроек инструмента позволяет задать фиксированные размеры прямоугольной (о) или эллиптической (б) области ссылки, а также автоматически выравнивать расположение областей и интервалы между ними (в)



Рис. 11.2. Панель карты-изображения, управляющая позиционированием, размерами, настройками (a) и соответствующее меню (б)

В правой части этой панели (рис. 11.2) указаны текущие координаты и размеры карты-изображения.

Рассмотрим назначение четырех полей, находящихся слева:

  1. Name (Имя). Позволяет задать имя активной области или изменить автоматически присвоенное. При помощи имени программы внедренные в код страницы могут получать доступ к параметрам элементов документа.
  2. URL. Содержит адрес гиперссылки, который может быть абсолютным или относительным.
  3. Target (Цель). Определяет, в каком фрейме будет отображаться карта-изображение. Предполагает либо указание имени фрейма, либо выбор значения параметра из ниспадающего меню. В зависимости от значения параметра файл, на который ссылается карта-изображение, будет открыт браузером следующим образом:
    • _blank — в новом фрейме;
    • _self — в том же фрейме, что и текущий документ;
    • _parent — в окне или фрейме, одним из вложенных фреймов которого является текущий документ. Если в окне открыт только один файл (без фреймов), то этот параметр эквивалентен параметру _self;
    • _top — документ будет загружен в текущее окно браузера, он заместит собой все имевшиеся в окне фреймы.
  4. Alt (Эквивалент). Указывает браузеру, какой текст выводится на экран при отсутствии рисунка или в случае, когда курсор находится за пределами карты-изображения.

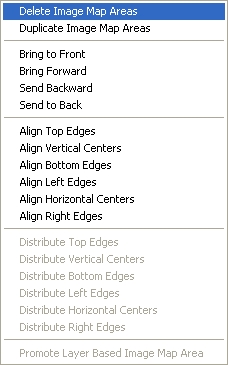

При нажатии кнопки ® в правом верхнем углу этой панели появляется меню управления картами-изображениями (рис. 11.2, б). В нем собраны команды удаления, дублирования, автоматического выравнивания и преобразования активных областей карт-изображений.

ПРИМЕЧАНИЕ. Автоматизированное выравнивание и распределение по холсту областей карт-изображений выполняется аналогично выравниванию слоев (эти операции подробно описаны в части книги, посвященной Adobe PhotoShop). Для того чтобы команды выравнивания стали доступными, необходимо одновременно выбрать по крайней мере две области. Для использования команд распределения нужно выбрать не менее трех областей.

На рис. 11.3 показана связь карт-изображений с анимированными графическими ссылками.

Рис. 11.3. Панель анимированных графических ссылок (кнопок), отображающая области карты-изображения как возможные состояния ссылки (а), соответствующее меню (б) и контекстное меню, открывающееся при щелчке правой кнопкой на миниатюре карты-изображения (в)

В меню, появляющемся при нажатии кнопки в правом верхнем углу панели анимированных графических ссылок (рис. 11.3, б), к картам-изображениям относятся команды удаления и дублирования. В контекстном меню (рис. 11.3, в) представлены команды выделения, удаления и присвоения карте-изображению статуса одного из состояний анимированной графической ссылки, а также команда, управляющая отображением фрагментов нарезки и карт-изображений на панели анимированных графических ссылок.

Перейдем ко второму способу. В этом случае форма карты-изображения опре деляется содержимым слоя, на основе которого она создается (рис. 11.4). Когда изменяется содержимое, автоматически изменяется и форма.

Если рисунок, на основе которого требуется создать карту-изображение, содержит несколько слоев, их необходимо предварительно соединить, выполнив ко манду Layer > Merge (Слой > Соединить). После этого выбираем слой на панели слоев и выполняем команду Layer > New Layer Based Image Map Area (Слой > Новый слой, основанный на карте-изображении).

Рис. 11.4. Вид панели карты-изображения, основанной на слое

Очевидно, что чем выше параметр качества, тем больше координат нужно запомнить и соответственно больше конечный размер файла.

ВНИМАНИЕ. Для карты-изображения, основанной на слое, команды Duplicate (Дублировать) и Align (Выровнять) становятся недоступными. Чтобы получить доступ к этим командам, нужно конвертировать «слоевую» карту-изображение в «инструментальную». Подробнее процесс конвертирования будет рассмотрен ниже.

Поскольку двигать и выравнивать карты-изображения, созданные на основе слоя, или изменять их размер можно, только редактируя слой, иногда бывает необходимо конвертировать их в «инструментальные». Для этого выбираем нужную карту-изображение инструментом выбора и выполняем команду Promote Layer Based Image Map Area (Перевести слой, основанный на карте-изображении), которая находится в меню панели карты-изображения.
