Динамические модели систем


Дата добавления: 2013-12-23; просмотров: 1114; Нарушение авторских прав


Второе определение системы. Структурная схема системы

Модель структуры системы

Модель состава системы

При рассмотрении любой системы обнаруживается, что ее целостность и обособленность, отображенные в модели черного ящика, выступают как внешние свойства. Внутренность же «ящика» оказывается неоднородной, что позволяет различать составные части самой системы. При более детальном рассмотрении некоторые части системы могут быть, в свою очередь, разбиты на составные части и т.д. Те части системы, которые мы рассматриваем как неделимые, называются элементами. Части системы, состоящие более чем из одного элемента, называют подсистемами. При необходимости можно ввести обозначения или термины, указывающие на иерархию частей. В результате получается модель состава системы, описывающая из каких подсистем и элементов она состоит (см. рис.3.2).

Рис.3.2.(a) — Модель состава системы

Пример модели состава системы:

Система Подсистема Элементы
Система телевидения «Орбита» Подсистема передачи Центральная телестудия
Антенно-передающий центр
Канал связи Среда распространения радиоволн
Спутники ретрансляторы
Приемная подсистема Местные телецентры
Телевизоры потребителей

Рис. 3.2.(b) — Модель состава системы

Несмотря на полезность рассмотренных выше моделей систем, существуют проблемы, решить которые с помощью таких моделей нельзя. Например, чтобы получить велосипед, недостаточно иметь отдельные его детали (хотя состав системы налицо). Необходимо еще правильно соединить все детали между собой, или, говоря общо, установить между элементами определенные связи — отношения.

Совокупность необходимых и достаточных для достижения цели отношений между элементами называется структурой системы.



Когда мы рассматриваем некую совокупность объектов как систему, то из всех отношений мы выбираем важные, т.е. существенные для достижения цели. Точнее, в модель структуры (в список отношений) мы включаем только конечное число связей, которые существенны по отношению к рассматриваемой цели. Например, при расчете механизмов не учитываются силы взаимного притяжения его деталей, хотя, согласно закону всемирного тяготения, такие силы объективно существуют. Зато вес деталей учитывается обязательно.

Объединяя все изложенное в предыдущих параграфах, можно сформулировать второе определение системы: система есть совокупность взаимосвязанных элементов, обособленная от среды и взаимодействующая с ней как целое.

Очевидно, что представленные определения охватывают модели «черного ящика», состава и структуры. Все вместе они образуют еще одну модель, которую будем называть структурной схемой системы. В структурной схеме указываются все элементы системы, все связи между элементами внутри системы и связи определенных элементов с окружающей средой (входы и выходы системы).

Рассмотрим систему «синхронизируемые часы». Считаем, что в состав такой системы входят три элемента: датчик, индикатор и эталон времени. Структура часов определяется следующими отношениями между парами элементов:

Пара элементов Связь между ними
Датчик и индикатор Однозначное соответствие
Эталон и датчик Приблизительное соответствие
Индикатор и эталон Периодическое сравнение и устранение расхождения

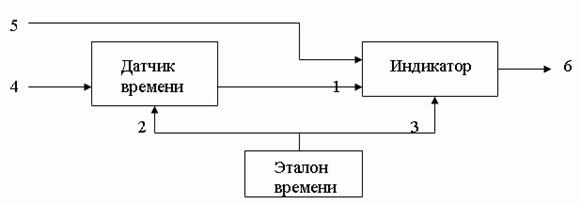

Описанные связи указаны стрелками 1-3 между элементами на рис.3.3. Вход 4 изображает поступление энергии извне, вход 5 соответствует регулировки индикатора, вход 6 — показанию часов.

Рис.3.3 — Структурная схема системы синхронизируемые часы

Все структурные схемы имеют нечто общее и это побудило математиков рассматривать их как объект математических исследований. Для этого пришлось абстрагироваться от содержательной стороны структурных схем. В результате получилась схема, в которой обозначается только наличие элементов и связей между ними. Такая схема называется графом.

Граф состоит из обозначений элементов произвольной природы, называемых вершинами, и обозначений связей между ними, называемых ребрами (либо дугами). На рис.3.4 изображен граф: вершины обозначены в виде кружков, ребра в виде линий.

Рис.3.4 — Пример графа

Если направления связей не обозначаются, то граф называется неориентированным, при наличии стрелок — ориентированным. Данная пара вершин может быть соединена любым количеством ребер; вершина может быть соединена сама с собой (тогда ребро называется петлей). Если в графе требуется отразить другие различия между элементами или связями, то либо приписывают ребрам различные веса (взвешенные графы), либо раскрашивают вершины или ребра (раскрашенные графы).

Для графов построена интересная и содержательная теория, имеющая многочисленные приложения. Разнообразные задачи этой теории связаны с различными преобразованиями графов, а также с возможностью рассмотрения различных отношений на графах: весов, рангов, цветов, вероятностных характеристик (стохастические графы) и т.д. Поскольку множества вершин и ребер формально можно поменять местами, получается два разных представления системы в виде вершинного или реберного графа.

Графы могут изображать любые структуры, если не накладывать ограничений на пересекаемость ребер. Некоторые типы структур имеют особенности, важные для практики, они выделены из других и получили специальные названия. Так, в организационных системах часто встречаются (см.рис.3.5) линейные, древовидные (иерархические) и матричные структуры; в технических системах чаще встречаются сетевые структуры; особое место в теории систем занимают структуры с обратными связями, которые соответствуют кольцевым путям в ориентированных графах.

Структурная схема системы является наиболее подробной и полной моделью любой системы на данном этапе нашего познания. При этом всегда остается актуальным вопрос об адекватности этой модели, разрешаемый только на практике.

Рис. 3.5 — Линейные, древовидные, матричные и сетевые структуры

До сих пор основное внимание было уделено понятию системы, ее составу и устройству. Были рассмотрены модели, которые являются как бы «фотографиями» системы, отображают ее в некоторый момент времени. В этом смысле рассмотренные варианты моделей могут быть названы статическими моделями. Следующий шаг в исследовании систем состоит в том, чтобы понять и описать, как система «работает», что происходит с ней самой и окружающей средой в ходе реализации поставленной цели.

Системы, в которых происходят какие бы то ни было изменения со временем называются динамическими, а модели, отображающие эти изменения, — динамическими моделями систем.

Для разных объектов и систем разработано большое количество динамических моделей, описывающих процессы с различной степенью детализации. Однако всегда развитие моделей происходит в той же последовательности, как это было изложено выше: от «черного ящика» к «белому».
